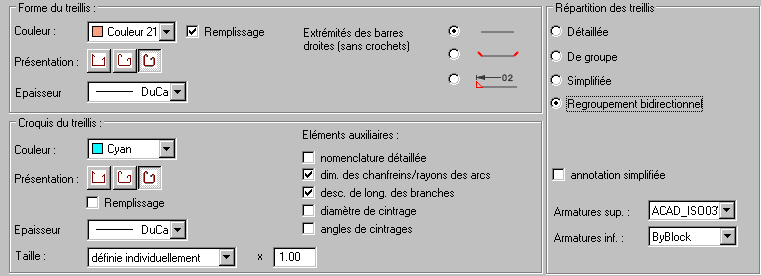

Pour accéder à cette option, cliquez sur Treillis soudés > Présentation dans la boîte de dialogue Préférences de l'affaire. Le logiciel affiche la boîte de dialogue ci-dessous.
Les options suivantes sont disponibles dans la zone Forme du treillis :
- Couleur : sélection de la couleur du treillis soudé
- Epaisseur ligne : épaisseur de la ligne présentant le TS sur le dessin
- si l’option Remplissage est activée, le contour dessiné sera entièrement rempli de la couleur choisie.
L'option Extrémités des barres droites permet de configurer la façon de présenter les extrémités des barres sur le dessin (présentation : sans extrémités, avec extrémités, avec extrémités et annotation). Cette option concerne uniquement les barres droites sans crochets.
Dans la zone Répartition des treillis, vous pouvez définir le style des lignes des armatures supérieures et inférieures.
Vous pouvez aussi sélectionner un de types de présentation du treillis sur les dessins (voir Styles d'annotation d'armatures - Treillis soudés) :
- Détaillée : tous les panneaux des treillis soudés sont présentés.
- De groupe : les panneaux de treillis soudés de même dimension sont regroupés dans la direction perpendiculaire au sens de portée.
- Simplifiée : les panneaux de treillis soudés dont le sens de portée est identique sont regroupés dans la direction perpendiculaire au sens de portée.
- Regroupement bidirectionnel : les panneaux des treillis soudés sont regroupés dans deux directions perpendiculaires uniquement lorsque la répartition surfacique le permet.
Si cette option est sélectionnée, l'option supplémentaire Annotation simplifiée est disponible. Utilisez cette option pour simplifier l'annotation des répartitions en fonction de sa syntaxe. Les éléments similaires sont regroupés et les éléments différents sont ignorés.
Les options disponibles dans la zone Croquis du treillis concernent les armatures placées en dehors du contour du coffrage.
Vous pouvez sélectionner la couleur et l’épaisseur de présentation des treillis. Trois boutons permettent de définir la façon de présenter les armatures :
- le premier permet de présenter le croquis du TS - sous forme de polyligne
- le deuxième présente les armatures avec les cintrages
- le troisième présente les treillis à diamètre réel en dimensions réelles.
Si vous sélectionnez la troisième option, l’option Remplissage devient accessible ; elle permet de remplir la forme du TS dessiné. Dans le cas où vous sélectionnez la présentation schématique ou avec les cintrages, la liste de sélection des épaisseurs de lignes devient disponible.
Cette zone contient également l'option Eléments auxiliaires. Il s'agit d'une liste des éléments qui seront ajoutés au treillis placé à l'extérieur du contour du coffrage :
- nomenclature détaillée : le logiciel affiche un tableau avec la nomenclature détaillée de chaque treillis
- dimensions des chanfreins / rayons des arcs : lignes de cotes (horizontales et verticales) décrivant les branches obliques des TS et les arcs
- description des long. des branches : dimensions qui définissent la longueur (gabarit) de chaque branche du TS
- diamètre de cintrage : diamètres de cintrage des barres et des treillis soudés entre les branches d'armature et entre une branche d'armature et un crochet Il est représenté symboliquement par le diamètre d'un mandrin, accompagné de sa cote
- angles de cintrage : l'angle entre les segments adjacents du TS
Les options disponibles dans la liste déroulante Taille servent à définir la taille du croquis des armatures : Les tailles suivantes sont disponibles :
- 1 : 1 : signifie que les dimensions du croquis sont égales aux dimensions du TS dans le coffrage des éléments
- défini individuellement - après la sélection de cette option, vous devez indiquer graphiquement la zone dans laquelle le croquis du TS sera compris
- coefficient d'échelle : après la sélection de cette option, le logiciel affiche le champ d'édition dans lequel vous pouvez définir le coefficient d'échelle qui permet d'agrandir ou de réduire le croquis par rapport aux dimensions réelles du TS situé dans le coffrage ; par exemple, la saisie de la valeur du coefficient égale à 0,5 divise par deux la taille du dessin, et la saisie de la valeur 2 double la taille du dessin
