Nous présenterons la définition de la répartition linéaire variable des armatures transversales pour une poutre à inertie variable présentée sur la figure ci-dessous. Ensuite, nous générerons la nomenclature détaillée pour ce type de répartition d’armatures.

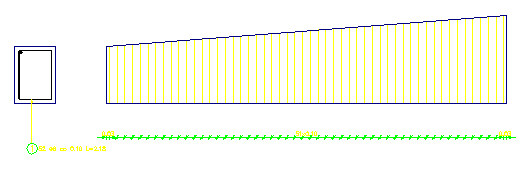

Afin de créer la répartition des armatures présentée sur la figure ci-dessous, il faut :

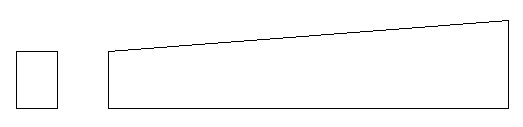

- définir la section transversale et longitudinale de la poutre (comme cela est montré sur le dessin) à l'aide des options disponibles dans AutoCAD (rectangle, ligne)
- définir les armatures transversales dans la section transversale de la poutre :
- cliquer sur l'icône Armature en section
- dans la boîte de dialogue, cliquer sur
, puis sur
(Diagonale) - indiquer le coin supérieur gauche et le coin inférieure droit du rectangle définissant la section transversale
- dans la boîte de dialogue Annotation d’armatures, cliquer sur le bouton OK (l’annotation par défaut est prise)
- indiquer la position de l’annotation sur le dessin (voir la figure ci-dessous)
- cliquer sur l'icône Répartition d'armatures
(début de la définition de la répartition linéaire variable) - indiquer le cadre précédemment défini et appuyer sur la touche ENTREE ; le logiciel affiche la boîte de dialogue Répartition d’armatures ; dans la boîte de dialogue, sélectionner les options suivantes :
- TYPE de Répartition : linéaire variable (cliquez sur l'icône
) - METHODE de répartition : par zones (cliquez sur l'icône
) - DIR. de Visualisation : cliquez sur l'icône
- cliquer sur le bouton OK
- indiquer les segments successifs des armatures (dans cas, les brins verticaux du cadre) dont la longueur change lors de la répartition – voir la figure ci-dessous

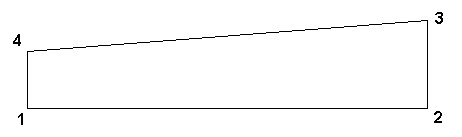

- indiquer le point initial et les points successifs entre lesquels la répartition variable sera comprise ; il faut indiquer successivement les points : 1, 2, 3, 4 et à la fin, encore une fois le point 1 ; appuyer sur la touche ENTREE
- indiquer la direction de la répartition ; appuyer sur la touche ENTREE
- indiquer le début et la fin de la zone (l’origine et l’extrémité de la poutre, si la répartition concerne la poutre entière) ; appuyer sur la touche ENTREE
- cliquer sur le bouton OK dans la boîte de dialogue Répartition d’armature – les valeurs par défaut sont prises cliquer sur le bouton OK dans la boîte de dialogue Annotation d’armatures – les valeurs par défaut sont prises
- indiquer la position de l’annotation des armatures et appuyer sur la touche ENTREE (voir la figure ci-dessous).
Afin de générer la nomenclature détaillée pour la répartition linéaire variable, il faut :
- cliquer sur
(Barres - Nomenclature détaillée) - indiquer la répartition d’armature générée (linéaire variable)
- indiquer la position du tableau de nomenclature détaillée.
