Le dessin suivant illustre la répartition surfacique des treillis soudés d'une dalle.
Pour définir la répartition surfacique des TS dans la dalle ci-dessous, il faut :
- cliquer sur l'icône Armature surfacique - treillis
- specifier les paramètres ci-dessous :
- répartition des treillis : automatique
- type de répartition :
- largeur de l’appui = 250 mm
- enrobage = 30 mm
- cliquer sur
(Point interne) et indiquer un point quelconque à l'intérieur du contour de la dalle - Sélectionnez l'option Zone de répartition et cliquez sur OK.
- dans la boîte de dialogue Répartition définir les paramètres suivants :
Champ Treillis soudé :
type : B196
recouvrements d'armature : R = 450 mm, r = 300 mm
dans la zone Paramètres de répartition :
- angle = 90
position : sup./intérieur
alignement :
au 1er bord type : normal
option Regroupement : désactivée
nombre de lits : 1

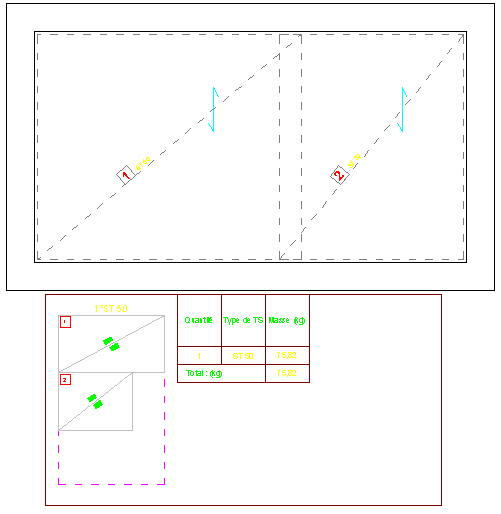

- Cliquez sur le bouton Ajouter ; la répartition générée des TS est présentée sur la figure ci-dessous (la nomenclature récapitulative pour les treillis a été ajoutée ; affichez la nomenclature en cliquant sur l'icône TS - Nomenclature récapitulative
).
