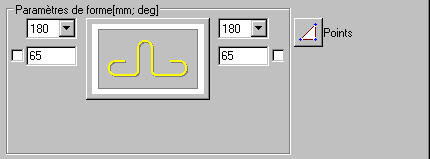

Après la sélection d'un des types de boucles de levage, la boîte de dialogue Armature spéciale prend l'aspect présenté sur la figure ci-dessous.
Afin de définir la barre, dans la boîte de dialogue ci-dessus, vous devez définir :
- diamètre de la barre (le diamètre précédemment défini dans la boîte de dialogue est pris par défaut)
- l’enrobage des barres (par défaut, le logiciel prend l’enrobage précédemment défini dans la boîte de dialogue)
- dans la zone Paramètres de forme, les paramètres de l'ancrage des extrémités de la barre, c'est-à-dire, l'angle du crochet et sa longueur ; la longueur du crochet peut être bloquée : pour ce faire, il faut cocher la case disponible à côté du champ d'édition servant à définir la longueur du crochet (le symbole
s'affiche) : le champ d’édition de définition de la longueur du crochet devient inaccessible ; si l’option est cochée, pendant la modification des paramètres de la barre (longueur de la barre, diamètre de la barre), la longueur du crochet ne change pas.
Lors de la définition de ce type d'armature, une seule icône
(Points) est disponible dans la boîte de dialogue. Après un clic sur cette icône, la boîte de dialogue est fermée, et le curseur prend la forme d'une croix (voir la commande ACAD Ligne). Lors de la définition de l’armature de levage, il faut indiquer trois ou quatre points caractéristiques de ce type d’armature.
Ligne de commande :
Spécifiez le point d'accrochage de la barre
Spécifiez le deuxième nœud de la barre
Spécifiez le troisième nœud de la barre
Eventuellement spécifiez le quatrième nœud de la barre
Enrobage/Côté/Miroir
où :
le premier (point d’accrochage), le deuxième, le troisième et, éventuellement, le quatrième point caractéristique de l’armature
enrobage : définition de la valeur de l'enrobage séparément pour chaque segment de l'armature
côté : changement de la position de l'armature par rapport à l'objet (coffrage)
miroir : miroir de l'armature définie par rapport au premier segment de l'armature
