Exemple de la définition des armatures transversales

Dans l’exemple, nous présentons la définition des armatures transversales dans la section de la poutre affichée sur la figure ci-dessous. Pour définir les contours de la poutre, nous utilisons la macro-commande Poutre - coffrage.

Pour définir les armatures transversales de la poutre BA, il faut :

DEFINITION DU COFFRAGE DE LA POUTRE

1. Lancez la macro Poutre - coffrage en cliquant sur .
2. Dans la boîte de dialogue Coffrage - Poutre, spécifiez les paramètres suivants :
   • type de section : 1 (rectangulaire)
   • type de poutre : 1 (poutre à une travée)
   • dimensions de la section transversale de la poutre : hauteur = 600 mm, largeur = 300 mm
   • - géométrie de la poutre comme sur la figure ci-dessous


3. cliquer sur le bouton Insérer dans la boîte de dialogue Poutre - coffrage et indiquer la position du coffrage sur le dessin

DEFINITION DES ARMATURES DE LA POUTRE

1. cliquer sur l'icône Armature en section
2. Dans la boîte de dialogue Armature en section, spécifiez les paramètres suivants :
   • type de barres d'armature : cadre polygonal (fermé)
   • diamètre des barres : 8 mm ; enrobage des barres d'armature : 30 mm
   • nuance d'acier : R
   • paramètres de la forme comme sur la figure ci-dessous :


3. cliquer sur l'icône (Point interne) disponible dans la partie droite de la boîte de dialogue

4. sur le dessin du coffrage de la poutre, indiquer le point interne de la section transversale de la poutre et le point 1 définissant la position des crochets du cadre (cf. la figure au début de l’exemple)

5. accepter l’annotation par défaut des armatures proposée dans la boîte de dialogue Annotation d’armatures par un clic sur le bouton OK

6. indiquer la position de l’annotation sur le dessin ; pour cela, appuyer la touche Entrée ou cliquer sur le bouton droit de la souris et sélectionner l’option Entrée du menu contextuel.

Les armatures dans la section transversale de la poutre ont été définies ; au-dessous, nous présentons la définition de la répartition transversale sur la longueur de la poutre. Pour cela, il faut :

1. cliquer sur l'icône Répartition des armatures
2. indiquer le cadre défini et appuyer sur ENTREE ; le logiciel affiche la boîte de dialogue Répartition d’armatures ; dans cette boîte de dialogue, sélectionner les options suivantes :
   • TYPE de répartition : linéaire (cliquez sur l'icône )
   • METHODE de répartition : par zones (cliquez sur l'icône )
   • DIRECTION de visualisation : cliquez sur
   • - cliquer sur OK

3. indiquer le point initial de la répartition (le point 2 sur la figure présentée au début de l’exemple) et le point final de la répartition (le point 3 sur la figure présentée au début de l’exemple)

4. indiquer l’origine de la zone (le point 4 sur la figure présentée au début de l’exemple) et l’extrémité de la zone (le point 5 sur la figure présentée au début de l’exemple) ; appuyer sur la touche Entrée

5. accepter la répartition par défaut proposée dans la boîte de dialogue Répartition d’armature par un clic sur le bouton OK

6. prendre les paramètres suivants de l’annotation de la répartition d’armatures :

   • type de présentation des barres : tous
   • position : option à compter active
   • type d'annotation de la répartition :
   • cliquer sur OK

7. indiquer la position de l’annotation sur le dessin ; pour cela, appuyer la touche Entrée ou cliquer sur le bouton droit de la souris et sélectionner l’option Entrée du menu contextuel.

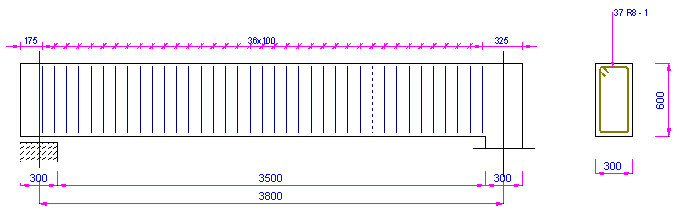

Les armatures transversales définies avec répartition suivant la longueur de la poutre sont présentées sur la figure ci-dessous.
