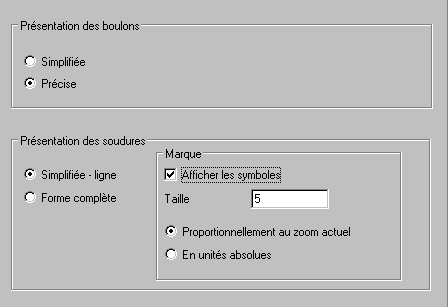

Après la sélection de l'option Boulons et soudures dans la partie gauche de l'onglet Acier, les options de paramètres prennent l'aspect affiché sur la figure ci-dessus.
Spécifiez les paramètres d'affichage pour les boulons et soudures définis.
- Sous Boulon :
- Simplifiée : si cette option est sélectionnée, les boulons s'affichent sous la forme d'un fragment linéaire (segment)
- Précise : si cette option est sélectionnée, les boulons sont affichés avec tous les détails de forme
- Sous Soudure :
- Simplifiée : si cette option est sélectionnée, les soudures s'affichent sous la forme d'un fragment linéaire (segment)
- Forme complète : si cette option est sélectionnée, les soudures s'affichent avec les détails de forme affichés
- Sous Marque :

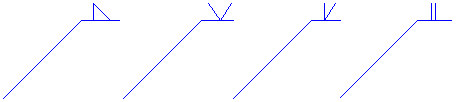

- Afficher les symboles : utilisez cette option pour activer/désactiver l'affichage d'un symbole de soudure. Une forme de symbole détermine également le type de soudure (voir le dessin ci-dessous qui présente les symboles de plusieurs types de soudure). La ligne de rappel sur laquelle un symbole de soudure est positionné est toujours perpendiculaire à la soudure.
- Taille : permet de définir la taille d'un symbole de soudure
- Proportionnellement au zoom actuel - si cette option est sélectionnée, la taille est donnée en pourcentage
- En unités absolues : si cette option est activée, la taille est exprimée dans les unités utilisées dans AutoCAD®
La sélection d'un symbole de soudure entraîne la sélection d'une soudure dans un dessin.
- Afficher les symboles : utilisez cette option pour activer/désactiver l'affichage d'un symbole de soudure. Une forme de symbole détermine également le type de soudure (voir le dessin ci-dessous qui présente les symboles de plusieurs types de soudure). La ligne de rappel sur laquelle un symbole de soudure est positionné est toujours perpendiculaire à la soudure.
