Exemple de la création des dessins (impressions)

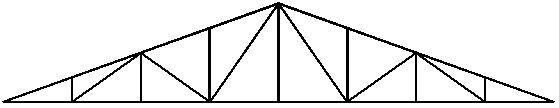

Nous présentons l’exemple de la création des dessins pour une ferme simple.

Pour créer le dessin des éléments de la structure, il faut :

1. Dans la boîte de dialogue Gestionnaire d’objets sur l’onglet Modèle sélectionner tous les profilés de la ferme (les profilés sont mis en surbrillance)
2. Indiquer les profilés disponibles dans la boîte de dialogue Gestionnaire d’objets ; cliquer sur le bouton droit de la souris et dans le menu contextuel qui s’affiche, choisir l’option Repérage automatique
3. Dans la boîte de dialogue Repérage automatique sélectionner les paramètres suivants :
   • Sur l’onglet Général
     • Niveau du repérage : pièce simple
     • Préfixe : l’option famille activée
     • Numéro : format numérique, commencer par 1, pas = 1
   • Sur l’onglet Additionnel toutes les options : activées
   • Sur l’onglet Numérotation
     • Trier par : forme de l’élément
     • Critère de tri : famille
4. Cliquer sur le bouton Démarrer ; à tous les éléments de la ferme le logiciel affectera les repères suivant les paramètres définis dans la boîte de dialogue Repérage automatique
5. Dans la boîte de dialogue Gestionnaire d’objets sur l’onglet Repères sélectionner le premier repère p1 (le repère est mis en surbrillance)
6. Indiquer le repère et cliquer sur le bouton droit de la souris ; choisir l’option Insérer document du menu contextuel

7. Dans la boîte de dialogue Sélectionner gabarit sélectionner le gabarit Profils-Absolue qui sera utilisé pour la création des documents (projections) et cliquer sur le bouton OK ; sur la feuille d’édition pour le repère donné, les projections/vues ont été créées passer à l’onglet Impressions dans la boîte de dialogue Gestionnaire d’objets ; ajouter le nouvel onglet d’impression, p. exemple A1 ASD
8. Dans la boîte de dialogue Gestionnaire d’objets sur l’onglet Impressions activer A1 ASD (indiquer le nom A1 ASD et après un clic sur le bouton droit de la souris, sélectionner l’option Activer du menu contextuel)
9. Passer à l’onglet Repères dans la boîte de dialogue Gestionnaire d’objets

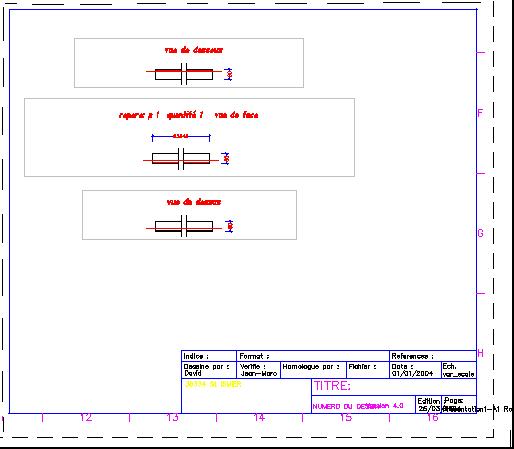

10. Indiquer le dessin pour le premier repère et cliquer sur le bouton droit de la souris ; dans le menu contextuel, sélectionner l’option Ajouter à l’impression active du menu contextuel indiquer la position du document (des projections des éléments) dans l’espace de l’impression sur l’onglet A1 ASD ; au gabarit A1 ASD sur l’onglet Impressions de la boîte de dialogue Gestionnaire d’objets, le dessin du repère a été ajouté ; le fragment du dessin est présenté sur la figure ci-dessous.
