Cette option permet de définir les styles de cotation des éléments.
L’option est disponible :
- Menu : Acier > Styles > Styles de cotation
- Ruban : ASD - Dessins > Paramètres > Styles de cotation
- Ligne de commande : RBCS_DIM.
La cotation consiste à placer les éléments ci-dessous sur la projection plane du repérage :
- Cotations géométriques : cotation linéaire des éléments spécifiques ou des éléments enchaînés, cotation des arcs, cotations angulaires et radiales
- Symboles et noms : symboles des soudures, symboles des boulons (trous), symboles des niveaux, symboles des groupes de fabrication et groupes de montage (types de profilés, repères), etc.
- Commentaires (texte supplémentaire) : les variables décrivent les vues créées et les objets dessinés (nom, échelle, etc.), les textes saisis par l’utilisateur.
La cotation est effectuée automatiquement à partir des paramètres définis par l’utilisateur. L’utilisateur peut modifier les lignes de cote créées et leurs descriptions. La cotation est réalisée dans l’espace de l’édition. Tous les éléments de cotation (lignes de cote, style de texte, pointes de flèches etc.) sont paramétrés par les styles de cote disponibles dans le logiciel AutoCAD®.
L’utilisateur peut définir un nombre quelconque de styles de cotation. Il ne faut pas oublier que chaque style défini appartient à une des catégories liées au type de pièce (pièce simple, groupe de fabrication, groupe de montage, schéma – groupe d’éléments formant le modèle de la structure).
Les styles de cotation AutoCAD ® Structural Detailing définissent :
- le style de cote du logiciel AutoCAD® qui doit être utilisé
- quels éléments seront placés sur les projections appropriées
- de quelle manière les éléments seront mis en page sur le dessin.
Le jeu de styles définis est enregistré dans un fichier au format DWG ou dans un gabarit (fichier DWT).

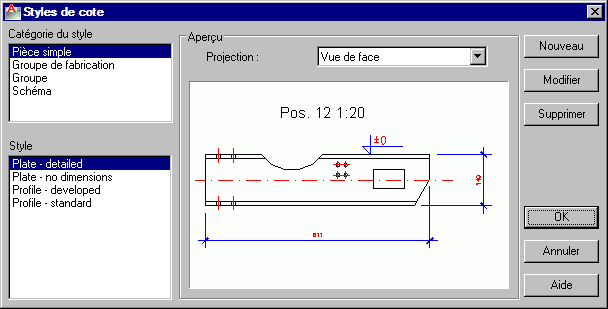

Dans la boîte de dialogue ci-dessus, la sélection d’un des types d’élément dans le champ Catégorie de style permet de présenter les styles définis pour ce type d’élément. L’aperçu du style est visible dans la zone Aperçu. Pour chaque style, les paramètres définis pour chaque vue de l’élément sont différents (vue de dessus, vue de face, vue latérale, vue 3D).
Pour chaque type d’élément un des styles est marqué comme état celui qui sera utilisé par défaut. Cela signifie que ce style sera proposé par défaut lors de la définition du modèle de dessin. Le style par défaut peut être changé : pour cela, vous devez sélectionner le style dans la catégorie voulue et cliquer sur le bouton Par défaut.
La partie droite de la boîte de dialogue (outre les boutons standard OK, Annuler et Aide) comprend les boutons suivants :
Nouveau - Cliquez sur ce bouton pour ouvrir la boîte de dialogue Définition des styles de cote, où vous pouvez définir un nouveau style pour la catégorie sélectionnée. Le nom du nouveau style et tous ses paramètres sont prédéfinis à partir du style courant
Modifier - ouvre la boîte de dialogue de Définition des styles de cote, dans laquelle vous pouvez modifier les paramètres du style sélectionné.
Supprimer - supprime le style sélectionné de la liste des styles disponibles pour la catégorie donnée.
