Cette macro-commande sert à générer le dessin d’un profilé de type tube en développement.
Pour commencer l’opération du développement du tube, il faut sélectionner l'option :
- Menu : Acier > Développé de tube
- Ruban : ASD - Plans > Impressions > Développé de tube
- Barre d'outils : Impressions > Développé de tube
.
Dans la zone de dessin, sélectionnez un profilé de coupe tubulaire.

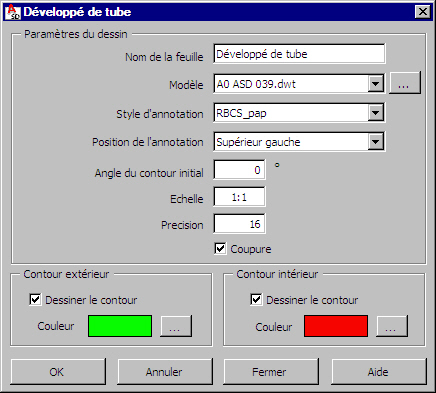

Spécifiez les paramètres de dessin :
- le nom de la présentation, soit l'impression gabarit qui sera également générées
- le modèle qui sera utilisé lors de la création de l’impression (le fichier au format *.dwt) ; un clic sur le bouton (... ) ouvre la boîte de dialogue dans laquelle vous pouvez sélectionner le fichier modèle quelconque enregistré sur votre disque dur
- le style d’annotation utilisé pour l’impression créée
- la position de l’annotation sur le dessin (sur la présentation d’impression)
- l’angle du contour initial, définissant les lignes de coupure du tube à développer (l’angle est mesuré à partir de l’axe Y dans le repère local de la barre)
- l'échelle du dessin qui sera appliquée à la génération d'un dessin
- la coupure ; si cette option est activée, les profilés longs (c’est-à-dire ceux qui n’ont pas de points caractéristiques) de type tube seront raccourcis sur le dessin ; la coupure de l’élément est présentée comme une rupture dans l’élément raccourci ; si l’option n’est pas cochée, le profilé entier sera présenté sur le dessin
Dans la partie inférieure de la boîte de dialogue, vous pouvez sélectionner les paramètres des contours du profilé tube. Si l’option Dessiner le contour (pour le contour externe et/ou interne) est cochée, le contour externe et/ou interne sera présenté en couleur choisie. Un clic sur le bouton (...) ouvre la boîte de dialogue dans laquelle vous pouvez sélectionner la couleur pour le contour externe/interne.

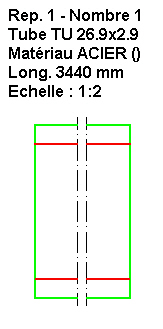

Après un clic sur le bouton OK, le logiciel crée la feuille prête à être imprimée contenant le dessin avec le nom défini dans la boîte de dialogue. L’impression est ajoutée à la liste des impressions du logiciel Autodesk AutoCAD Structural Detailing - Steel et enregistrée dans le projet. La feuille contient aussi une description texte comprenant les paramètres de base du profilé tube sélectionné. Le fragment d’une feuille créée pour un profilé tube est présenté sur la figure ci-dessous.
