Angle de portique

Avec le type d'assemblage acier Angle de portique, vous pouvez assembler une poutre avec un poteau avec un assemblage vissé ou soudé.

Eléments autorisés :

• Poteau

Profilés simples : toutes coupes

• Poutre

Profilés simples : toutes coupes

Emplacement des éléments :

• Angle autorisé dans le plan de l'âme de la poutre : (-90°, + 90°) sans valeurs extrêmes
• Angle autorisé dans le plan des ailes de la poutre : 0°

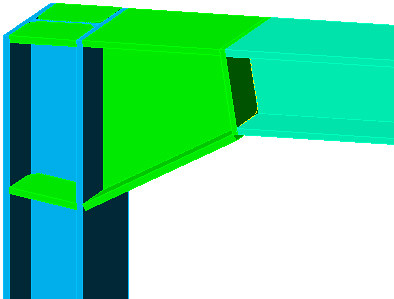

Un exemple de l'assemblage est illustré ci-dessous.
