Avec le type d'assemblage acier Platine d'extrémité - aile poutre (section inversée de 90 degrés)/poteau, vous pouvez assembler une poutre et une aile de poteau avec un assemblage vissé ou soudé. La section de la poutre effectue une rotation de 90 degrés.
Eléments autorisés :
- Poteau
- Profilés simples : toutes coupes
- Profilés courbes : toutes coupes
- Poutre à âme pleine : poteau
- Poutre
- Profilés simples : toutes coupes
- Profilés courbes : toutes coupes
- Poutre à âme pleine : poutre à une travée
Emplacement des éléments :
- Distances d'axe autorisées : au maximum, 1/2 de la largeur de l'aile du profilé le plus large
- Angle autorisé dans le plan de l'âme de poutre : 0
- Angle autorisé dans le plan de l'âme de la poutre : (-90°, + 90°) sans valeurs extrêmes

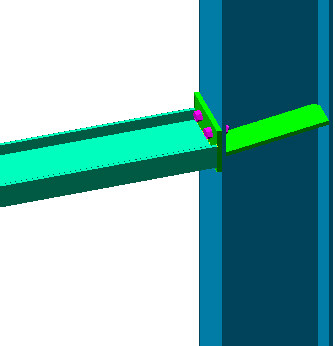

Un exemple de l'assemblage est illustré ci-dessous.
