Pour insérer une description détaillée des soudures dans un dessin, utilisez l'option Insérer le symbole de la soudure.
- Menu : Acier > Edition de dessins > Insérer le symbole de la soudure
- Ruban : ASD - Dessins > Edition de dessins > Insérer le symbole de la soudure
- Barre d'outils : Edition de dessins > Insérer le symbole de la soudure
- Ligne de commande : RBCS_ADDWELD.
Les soudures dans les dessins peuvent être divisées en deux groupes :
- les soudures définies dans un modèle et présentées dans un dessin
- les soudures non définies dans un modèle, créées uniquement dans un dessin
Par conséquent, après avoir sélectionné l'option, le programme vous invite à préciser si vous sélectionnez une soudure à partir d'un modèle ou si vous la créez manuellement dans un dessin. La boîte de dialogue comme dans l'image ci-dessous s'affiche.
Les options de cette boîte de dialogue permettent d'insérer des symboles de soudure et des descriptions de soudures dans les dessins en fonction des exigences des codes européens tels que BS, DIN et ISO.
Si vous utilisez un gabarit impérial, le contenu de cette boîte de dialogue est différent (voir l'image ci-dessous).

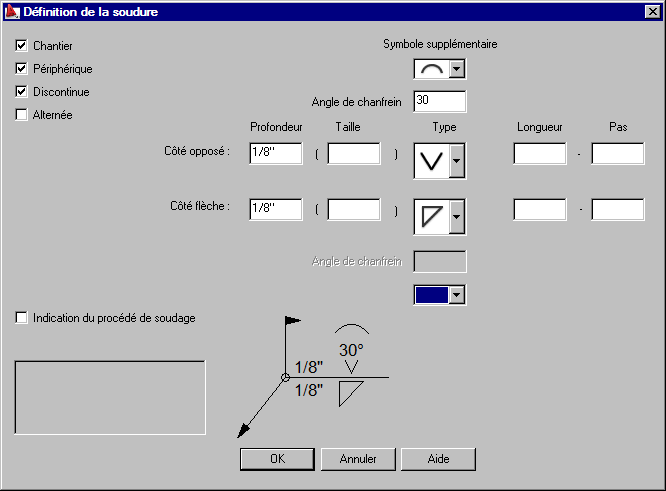

Les options de cette boîte de dialogue permettent d'insérer des symboles de soudure et des descriptions de soudures dans les dessins en fonction des exigences des codes américains.
Si vous ouvrez un fichier contenant un modèle avec soudure créé à l'aide de versions antérieures du programme, un message s'affiche. Il vous invite à préciser si vous souhaitez utiliser le mode de soudure de la version précédente ou le mode de soudure présenté ci-dessus.
