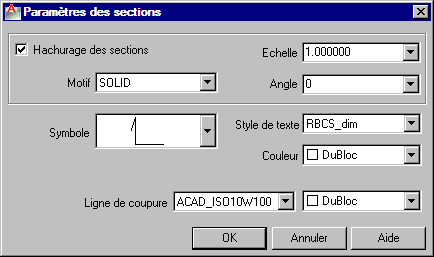

La boîte de dialogue ci-dessous est ouverte après un clic sur le bouton Paramètres des sections disponible dans la boîte de dialogue de définition/modification du style de cote.
Si vous activez l’option Hachurage des sections, les surfaces affichées comme coupes par parois des éléments seront hachurées.
Les paramètres de l’hachure suivants peuvent être définis :
- Motif – la liste des motifs du logiciel AutoCAD®
- Angle – la liste contenant les valeurs de l’angle de l’inclinaison du motif de l’hachure
- Echelle – la liste de valeurs de l’échelle permettant de prolonger ou raccourcir le motif de l’hachure
Dans la partie inférieure de la boîte de dialogue, vous pouvez définir les paramètres de la coupe par éléments :
- Symbole de coupe
- Style et couleur de texte
- Style et couleur de la ligne de rupture
