Avec le type d'assemblage acier Par cornières - aile poutre/poteau, vous pouvez connecter une poutre à une aile du poteau avec un assemblage vissé ou soudé. L'assemblage soudé peut s'effectuer sur l'aile du poteau, la poutre ou les deux.
Eléments autorisés :
- Poteau
Profilés simples ou souples - coupes : en I, en U (Types : 10-15 ; 20-25 ; 37 ; 38 ; 42 ; 46)
- Poutre
Profilés simples ou souples - coupes : en I, en U (Types : 10-15 ; 20-25 ; 37 ; 38 ; 42 ; 46)
Emplacement des éléments :
- Angle autorisé dans le plan de l'âme de poutre : (-75° ; +75°)
- Angle autorisé dans le plan de l'aile de la poutre : (-75° ; +75°)

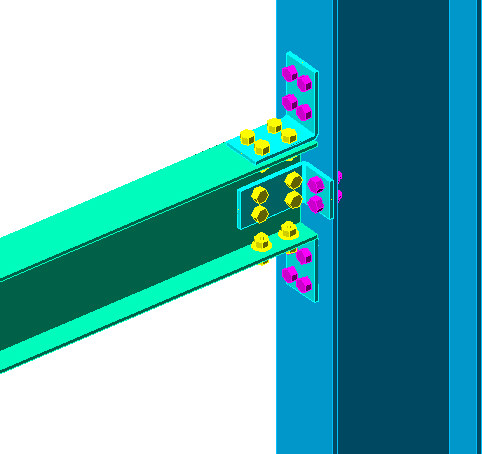

Un exemple de l'assemblage est illustré ci-dessous.
