Avec le type d'assemblage acier Par cornières - âme poutre/poutre-bilatéral, vous pouvez assembler des poutres secondaires et l'âme de la poutre principale avec un assemblage vissé ou un assemblage soudé. L'assemblage soudé peut s'effectuer sur la poutre secondaire, la poutre principale, ou les deux.
Eléments autorisés :
- Poutre principale
Profilés simples - coupes : en I, en U (Types : 10-15 ; 20-25 ; 37 ; 38 ; 42)
- Poutre secondaire 1
Profilés simples - coupes : en I, en U (Types : 10-15 ; 20-25 ; 37 ; 38 ; 42)
- Poutre secondaire 2
Profilés simples - coupes : en I, en U (Types : 10-15 ; 20-25 ; 37 ; 38 ; 42)
Emplacement des éléments :
- Les axes des poutres secondaires doivent être parallèles
- La distance entre les axes des poutres secondaires ne peut pas être supérieure à la moitié de la hauteur et de la largeur des profilés les plus longs (dans le plan horizontal et vertical, respectivement)
- Angle maximal autorisé entre les axes des poutres secondaires et le plan d'assemblage : 0
- Angle maximal autorisé entre les axes des poutres secondaires et l'axe de la poutre principale dans le plan d'assemblage : 0°-180°

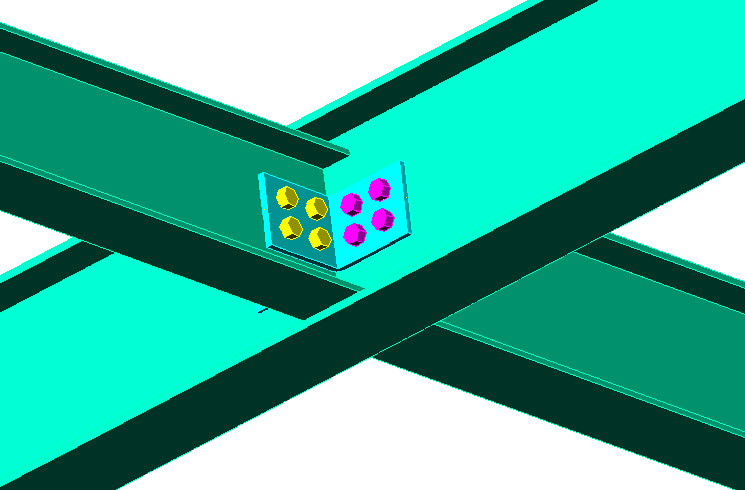

Un exemple de l'assemblage est illustré ci-dessous.
