Sur le dessin, il est possible de placer le curseur dans les points d’accrochage des objets (profilés ou tôles).

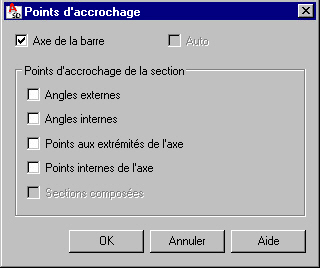

L’activation de l’option permettant de placer le curseur dans les points voulus se fait dans la boîte de dialogue Points d’accrochage affichée sur la figure ci-dessous.
- Menu : Acier > Outils > Espace de travail > Points caractéristiques
- Ruban : ASD - Modèle > Outils > Points caractéristiques
- Barre d'outils : Espace de travail > Points caractéristiques
- Ligne de commande : RBCS_PSNAP
Dans la boîte de dialogue ci-dessus, vous pouvez définir les points d’accrochage dans lesquels peut être placé le curseur :
 |
axe - point d’accrochage : tôle - centre de la tôle profilé - trois points d’accrochage sur l’axe de la barre : début, milieu et fin |
 |
angles externes - les points d’accrochage sont des angles externes du contour externe circonscrit sur la section transversale |
 |

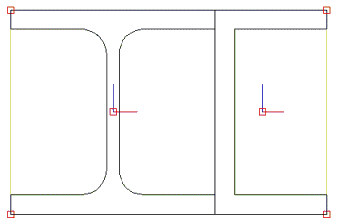

angles internes - les points d’accrochage sont des angles internes de la section, comme cela est présenté sur la figure ci-contre |
 |
points aux extrémités des axes - les points d’accrochage sont les centres des côtés du contour externe de la section. |
 |
points internes de l’axe - les points d’accrochage sont les centres des côtés internes de la section |
|
|
sections composées - cette option sert à définir les points d’accrochage des sections composées ; en ce mode, les points d’accrochage sont définis pour chaque partie de la section composée. |
De plus, l’option Auto est disponible. Si vous activez cette option, les points d’accrochage se trouvent sur l’axe.
