Exemple de la définition d'un portique spatial

Pour définir un portique 3D :

1. Cliquez sur l'option Portique continu .

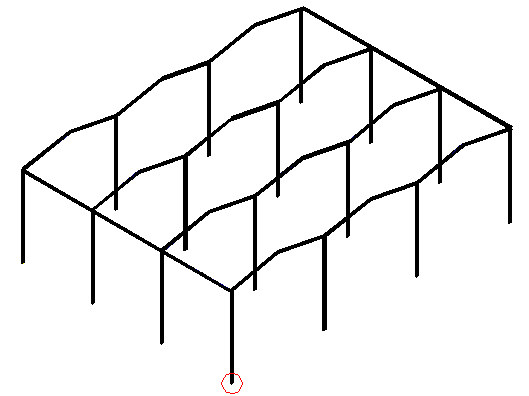

2. Dans la zone de dessin, cliquez pour spécifier le point d'insertion d'un portique 3D (le nœud du bas du poteau de gauche du premier portique - voir le dessin ci-dessous).
3. Dans l'onglet Géométrie de la boîte de dialogue Halle à plusieurs nefs :
   • nombre de travées = 2
   • nombre de portiques = 2
   • espacement = 240 pouces
   • activer les options : Faîtages et Traverses (externes)

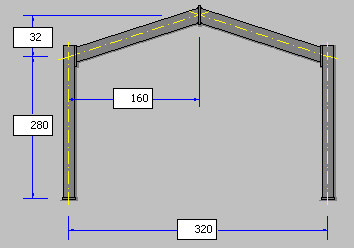

4. Entrez les cotes comme indiqué.



5. Dans l'onglet Profilés :
   • Pour les poteaux - Sélectionnez le profilé C 10 X 15.3 et sélectionnez le profilé de la famille.
   • Pour les chevrons - Sélectionnez le profilé C 10 X 15.3 et sélectionnez le profilé de la famille.
   • Pour les traverses - Sélectionnez le profilé C 10 X 15.3 et sélectionnez le profilé de la famille.
6. Cliquez sur OK.

Le portique est généré.
