Cette macro-commande sert à définir une poutre à section ajourée.
Pour commencer la définition de la poutre ajourée, il faut sélectionner l'option :
- Menu : Acier > Poutre ajourée
- Ruban : ASD - Modèle > Eléments > Poutre ajourée
- Barre d'outils : Poutres à âme pleine > Poutre ajourée
- Ligne de commande : RBCT_MMACRO.
Dans la zone de dessin, cliquez pour spécifier les points de début et de fin d'une poutre ajourée.
La poutre ajourée est obtenue par le soudage des poutrelles en I laminées découpées le long des âmes (types : 10-15, 20-25, 30).
Types de poutre ajourée :
- profilé avec évidements hexagonaux
- profilé avec évidements hexagonaux (avec plaquettes intercalaires)
- profilé avec évidements circulaires.
 |
- évidements hexagonaux : c - avec plaquette intercalaire w - distance entre les évidements Angle du chanfrein : 60° |
 |
- évidements hexagonaux avec plaquette intercalaire supplémentaire : c - avec plaquette intercalaire w - distance entre les évidements hs - hauteur de la plaquette supplémentaire Angle du chanfrein : 60° |
 |
- évidements circulaires : d - diamètre des évidements w - distance entre les évidements H - hauteur de la section. |

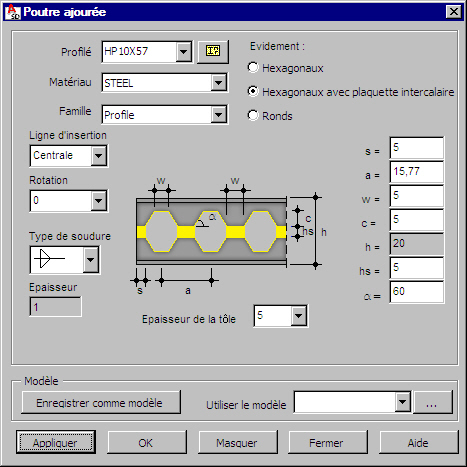

Dans la partie supérieure de la boîte de dialogue, vous pouvez définir les paramètres suivants du profilé ajouré :
- Le type de profilé (en I)
- Matériau
- Famille
Les profilés disponibles dans la liste de sélection sont des profilés définis dans la boîte de dialogue Liste de profilés. Pour ajouter un profilé à la liste, cliquez sur
. La boîte de dialogue Liste de profilés s'affiche, dans laquelle vous pouvez sélectionner un profilé.
La partie centrale de la boîte de dialogue contient les options suivantes :
- Ligne d’insertion - la ligne d’insertion du profilé de la poutre ajourée peut être située :
- centrale : la ligne d’insertion est identique à l’axe passant par le centre de gravité
- inférieure : la ligne d’insertion est située au milieu de la surface extérieure de l’aile inférieure
- supérieure : la ligne d’insertion est située au milieu de la surface extérieure de l’aile supérieure
- Rotation - la définition de l’angle de rotation du profilé par rapport à la ligne d’insertion ; les valeurs suivantes de l’angle de rotation sont disponibles : 90; 180 et 270; dans ce champ, vous pouvez aussi saisir une valeur arbitraire de l’angle de rotation
- Type de soudure - la sélection des types de soudures assemblant les parties de la poutre ajourée et la définition de l’épaisseur des soudures.
Dans la partie inférieure de la boîte de dialogue, le champ Utiliser le modèle est disponible. Ce champ contient les modèles (schémas) des répartitions des poutres ajourées. Après la définition de la géométrie de la poutre ajourée, vous pouvez tout enregistrer. Pour cela, saisissez le nom voulu dans le champ Utiliser le modèle et cliquez sur le bouton Enregistrer comme modèle. Dans le futur, quand vous commencez à définir une poutre ajourée et vous sélectionnez le nom du modèle enregistré, les paramètres dans la boîte dialogue sont identiques à ceux définis dans le modèle.
La partie inférieure de la boîte de dialogue regroupe les boutons suivants :
- Appliquer - un clic sur ce bouton génère la poutre ajourée définie sans fermer la boîte de dialogue Profilés spéciaux - poutre ajourée ; cela permet de vérifier la validité de la poutre créée
- OK - un clic sur ce bouton génère la poutre ajourée définie et ferme la boîte de dialogue Profilés spéciaux - poutre ajourée
- Masquer - après un clic sur ce bouton, la boîte de dialogue de définition de la répartition des caillebotis devinent invisible sur l’écran ; pour revenir à la boîte de dialogue, il faut appuyer sur la touche Echap du clavier Masquer - après un clic sur ce bouton, la boîte de dialogue de définition de la poutre ajourée devient invisible sur l’écran ; pour revenir à la boîte de dialogue, il faut appuyer sur la touche Echap du clavier
- Fermer - ferme la boîte de dialogue sans générer la poutre ajourée.
