Cette option permet d’ajuster le profilé à la ligne définie.
Pour commencer l'ajustement d'un profilé à une ligne, procédez comme suit :
- Menu : Acier > Usinage > Prolonger à la ligne
- Ruban : ASD - Modèle > Usinage > Ajuster à la ligne
- Barre d'outils : Usinage I > Prolonger à la ligne
- Ligne de commande : RBCS_FITTOLINE.
L’ajustement du profilé se fait à l’aide de la ligne définie dans AutoCAD® ou bien la saisie des coordonnées de deux points définissant la ligne. Il est également possible d’ajuster plusieurs profilés placés sur la ligne de coupe (voir la figure ci-dessous).
L’option Couper à la ligne fonctionne de la façon semblable. De plus, vous devez indiquer la direction (point d’un côté de la ligne de coupe) ; ce point définit la partie de l’objet qui reste après l’opération de la découpe. Les figures ci-dessous présentent la différence entre le fonctionnement de l'option Ajuster à la ligne et Couper à la ligne : l'objet est présenté avant l'opération d'ajustement ou de coupure (avec la ligne définie) et après l'opération d'ajustement ou de coupure.

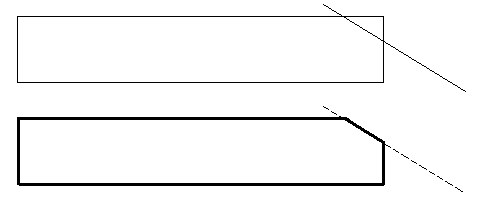

Couper à la ligne

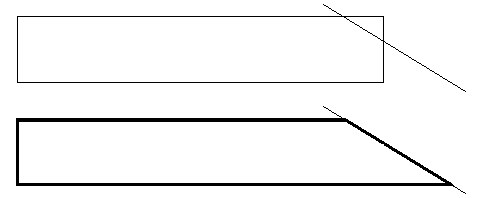

Prolonger à la ligne
