Assemblages

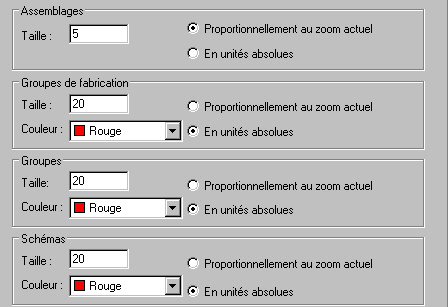

Après la sélection de l'option Assemblages dans la partie gauche de l'onglet Acier, les options de paramètres s'affichent comme suit.

Dans cette boîte de dialogue, vous pouvez définir les paramètres d’affichage détaillés pour les annotations des assemblages définis (sphères), des groupes de fabrication et des groupes :

• Sous Assemblages :
  • Taille - ce champ d’édition permet de définir la taille du symbole de l’assemblage
  • Proportionnellement au zoom actuel - si cette option est sélectionnée, la taille est donnée en pourcentage
  • En unités absolues : si cette option est activée, la taille est exprimée dans les unités utilisées dans AutoCAD^®
• Sous Groupes de fabrication :
  • Couleur - permet de sélectionner une couleur pour le symbole de groupe de fabrication
  • Taille - permet de définir la taille du symbole de groupe de fabrication
  • Proportionnellement au zoom actuel - si cette option est sélectionnée, la taille est donnée en pourcentage
  • En unités absolues : si cette option est activée, la taille est exprimée dans les unités utilisées dans AutoCAD^®
• Sous Groupes :
  • Couleur - permet de sélectionner une couleur pour le symbole de groupe
  • Taille - le champ d’édition permettant de saisir la taille du symbole du groupe
  • Proportionnellement au zoom actuel - si cette option est sélectionnée, la taille est donnée en pourcentage
  • En unités absolues : si cette option est activée, la taille est exprimée dans les unités utilisées dans AutoCAD^®
• Sous Schémas :
  • Couleur - permet de sélectionner une couleur pour le symbole de schéma
  • Taille - permet de définir la taille du symbole de schéma
  • Proportionnellement au zoom actuel - si cette option est sélectionnée, la taille est donnée en pourcentage
  • En unités absolues : si cette option est activée, la taille est exprimée dans les unités utilisées dans AutoCAD^®
