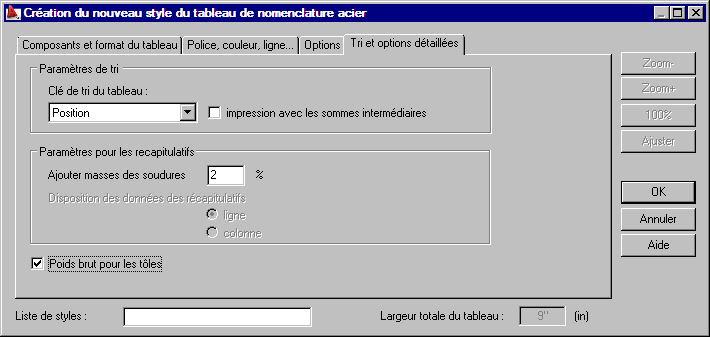

Après la sélection de l'onglet Tri et options détaillées dans la boîte de dialogue Création du nouveau style/Modification du style du tableau de nomenclature acier, la boîte de dialogue prend l'aspect présenté sur la figure ci-dessous :
Dans la partie supérieure de la boîte de dialogue, vous pouvez sélectionner :
- Paramètres de tri
- Clé de tri du tableau- Cette option est disponible lorsque le tableau de nomenclature acier est sélectionné. Elle permet de trier le tableau suivant la position, la nuance et la coupe (par défaut, le tableau est trié suivant les numéros de repère).
- De plus, après l'activation de l'option Impression avec les sommes intermédiaires, le tableau affiche les masses de chaque pièce de la structure acier (la masse totale est affichée en bas du tableau).
- Paramètres du tableau récapitulatif
- Dans le champ Ajouter masses des soudures, vous pouvez donner la valeur (en pourcentage) qui sera ajoutée à la masse totale (par exemple, si cette valeur égale à 2%, la masse totale sera multipliée par le coefficient 1.02).
La partie inférieure de la boîte de dialogue contient l’option Poids brut pour les tôles. Si cette option est cochée, le poids des tôles sera calculé en tant que poids de la feuille à partir de laquelle la tôle est constituée (sans prendre en compte des usinages). Si cette option est désactivée, le poids des tôles sera le poids net – cela veut dire que lors des calculs du poids, toutes les usinages effectuées sur les tôles seront pris en compte (chanfreins, trous percés, etc.).
