La tôle pliée est un élément qui est réalisée par le pliage d’une tôle standard définie dans le modèle. Le pliage de la tôle est une opération réversible (il est possible de supprimer le pliage de la tôle sélectionnée).
À la suite de l’opération de pliage, la tôle devient la tôle pliée.

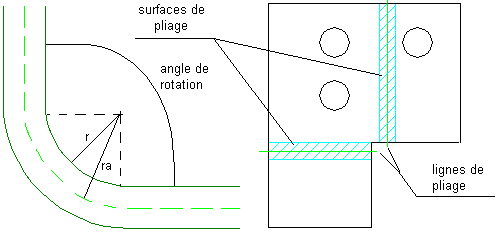

La définition du pliage de la tôle se fait après la saisie des informations suivantes (cf. la figure ci-dessous) :
- la ligne de pliage
- l’angle de pliage
- la surface de référence ; elle détermine si le rayon est défini sur la surface intérieure de la tôle (rayon r) ou bien sur la surface centrale de la tôle (rayon ra)
- le côté de la tôle à plier.
Lors de la définition du pliage de la tôle, la ligne de commande affiche les commandes suivantes :
Sélectionnez la méthode [par2Points/parLigne]:
Spécifiez le point de départ:
Spécifiez le point d’extrémité.
ou
Sélectionnez la ligne :
Position de la ligne de cintrage [Centre/Bord]
Spécifiez le rayon intérieur ou [Axe]
Entrez l’angle :
Indiquez le côté de la tôle à cintrer :
