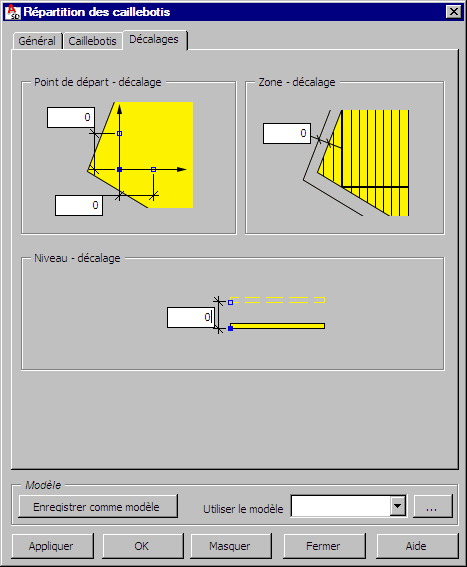

Dans la boîte de dialogue Répartition des caillebotis, l'onglet Décalages, définissez les valeurs des décalages des caillebotis.
Définissez les décalages des caillebotis :
- Zone - décalage - permet d'augmenter/réduire une zone de répartition ; chaque composant d'une zone de contour est décalé en fonction de la valeur spécifiée. la valeur positive signifie le décalage contour vers l’intérieur de la zone (réduction de la zone), et la valeur négative - le décalage vers l’extérieur de la zone (augmentation de la zone) ; la valeur du décalage est déterminée par rapport au point initial du contour de la zone
- Point de départ – décalage : permet de décaler le point de départ de la répartition (la valeur du décalage est déterminée par rapport au point initial du contour de la zone) ; le point peut être décalé dans deux directions :
o direction X - le long du vecteur perpendiculaire au sens de la répartition des caillebotis
o direction Y - le long du vecteur du sens de la répartition des caillebotis
la valeur positive signifie le décalage conforme à l’orientation du vecteur
- Niveau -décalage : permet de décaler le plan de répartition ; la valeur positive signifie le décalage vers le haut, et la valeur négative - vers le bas.
La partie inférieure de la boîte de dialogue regroupe les boutons suivants :
- Appliquer - un clic sur ce bouton génère la répartition définie sans fermer la boîte de dialogue Répartition des caillebotis ; permet de vérifier la validité de la répartition générée dans la zone définie
- OK - un clic sur ce bouton génère la répartition définie et ferme la boîte de dialogue Répartition des caillebotis
- Masquer - après un clic sur ce bouton, la boîte de dialogue de définition de la répartition des caillebotis devinent invisible sur l’écran ; pour revenir à la boîte de dialogue, il faut appuyer sur la touche Echap du clavier Masquer - après un clic sur ce bouton, la boîte de dialogue de définition de la poutre ajourée devient invisible sur l’écran ; pour revenir à la boîte de dialogue, il faut appuyer sur la touche Echap du clavier
- Fermer - ferme la boîte de dialogue sans générer la répartition des caillebotis.
