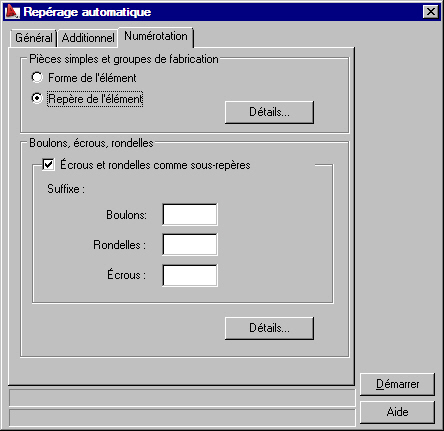

Dans la boîte de dialogue Repérage automatique, l'onglet Numérotation permet de définir des critères de tri pour la numérotation des repères.
Les pièces simples et les groupes de fabrication peuvent être triées par :
- forme de l'élément ;
- repère de l'élément.

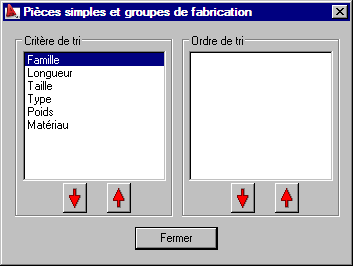

L'option sélectionnée détermine les options disponibles dans les autres boîtes de dialogue s'affichant lorsque vous cliquez sur Détails. Si vous sélectionnez Forme de l'élément et cliquez sur Détails, la boîte de dialogue suivante s'affiche.
En ce mode, le tri de la numérotation des repères est effectué avec la prise en compte de la géométrie de l’élément.
Spécifiez des paramètres de tri supplémentaires :
- Ordre des critères de tri (famille, longueur, taille, type, épaisseur et matériau) - Sélectionnez un paramètre et cliquez sur les boutons
pour le déplacer vers le haut ou vers le bas de la liste, afin de définir l'ordre de tri. - Ordre de tri (ordre croissant) des quantités défini dans le logiciel pour un paramètre de tri sélectionné (par exemple, tous les types de profilé) - Sélectionnez un paramètre et cliquez sur les boutons pour le déplacer vers le haut ou vers le bas de la liste, afin de définir l'ordre de tri approprié.

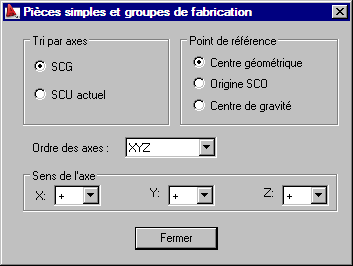

Si vous sélectionnez Repère de l'élément et cliquez sur Détails, la boîte de dialogue suivante s'affiche.
En ce mode, le tri de la numérotation est effectué avec la prise en compte de la position de l’élément dans le modèle de la structure.
Spécifiez des paramètres de tri supplémentaires :
- dans la zone Tri par axes - l’utilisateur choisit si la position des éléments doit être prise en compte par rapport au repère global (SCG) ou par rapport au repère local de l’utilisateur (SCU)
- la zone Point de référence - définit le point identifiant la position de l’élément dans l’espace
- dans la liste Ordre des axes, vous pouvez sélectionner le mode de recherche des pièces dans le système de coordonnées sélectionné
- la zone Sens de l’axe - vous définissez l’ordre croissant de la numérotation conformément au sens de l’axe (+) ou bien au l’ordre croissant contrairement au sens de l’axe (-).
Sous l'onglet Numérotation, vous disposez de l'option Ecrous et rondelles comme sous-repères. Elle détermine la méthode d'attribution des repères aux connecteurs.

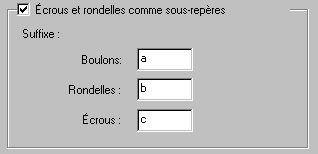

- Si cette option est sélectionnée, les repères sont attribués aux connecteurs (un connecteur est un jeu composé d'un boulon, d'une rondelle et d'un écrou traités comme un seul élément). Les connecteurs sont attribués à un repère uniquement s'ils possèdent des boulons, rondelles et écrous identiques ainsi que des numéros de rondelles et d'écrous identiques. Par exemple, pour un connecteur dont la position est 200, définissez des sous-repères pour le boulon, la rondelle et l'écrou dans les champs correspondants, comme indiqué dans l'image (ces champs sont disponibles uniquement si l'option Ecrous et rondelles comme sous-repères est sélectionnée).
Une fois l'attribution des repères terminée, vous obtenez les sous-repères suivants : boulon 200a, rondelle 200b et écrou 200c.
- Si la case n'est pas cochée, les repères sont attribués à tous les boulons, rondelles et écrous de manière indépendante. Cela signifie que le même repère est attribué aux mêmes rondelles (ou boulons, ou écrous) qui appartiennent à différents connecteurs.

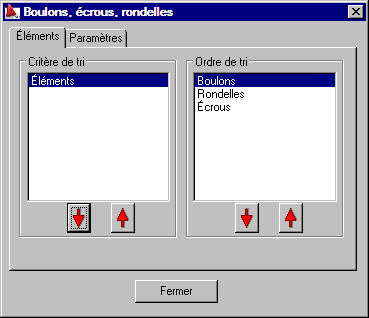

Cliquez sur Détails dans la partie inférieure de l'onglet Numérotation afin d'ouvrir la boîte de dialogue Boulons, écrous, rondelles, laquelle comporte deux onglets :
- Eléments ;
- Paramètres.
Ces deux onglets permettent de configurer l'ordre d'attribution des repères aux éléments.

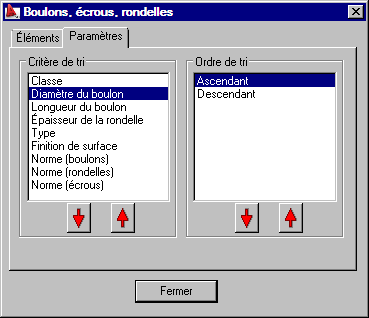

- Critères de tri - sélectionnez un paramètre et cliquez sur les boutons pour le déplacer vers le haut ou vers le bas de la liste, afin de définir l'ordre de tri.
- Ordre de tri des quantités défini dans le logiciel pour un paramètre de tri sélectionné (par exemple, tous les diamètres de boulon) - sélectionnez un paramètre et cliquez sur les boutons pour le déplacer vers le haut ou vers le bas de la liste, afin de définir l'ordre de tri approprié.
