Pour définir une nouvelle famille de profilés, il faut :
- Cliquez sur l'option Gestionnaire de familles
- dans la boîte de dialogue Gestionnaire de familles cliquer sur le bouton Nouvelle ; la nouvelle famille créée a les propriétés de la famille précédemment sélectionnée (mise en surbrillance)
- dans la partie inférieure de la boîte de dialogue Gestionnaire de familles définir les paramètres suivants :
- nom : contreventements
- calque : RbCS_Profile
- type de pièce : Profilé
- couleur : ByLayer
- préfixe de repère par défaut – pièce simple : ct
- préfixe de repère par défaut – pièce principale : Ct

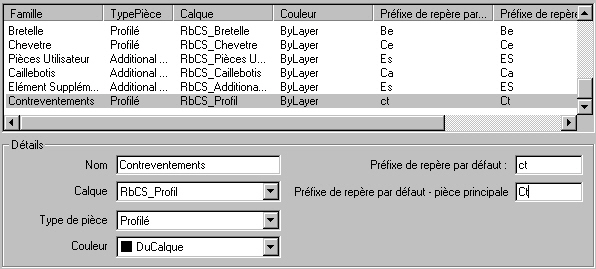

la nouvelle famille a été ajoutée (cf. le dessin ci-dessous)
- Cliquez sur OK.
Dans la boîte de dialogue ci-dessus, vous pouvez aussi éditer les paramètres de la famille sélectionnée.
