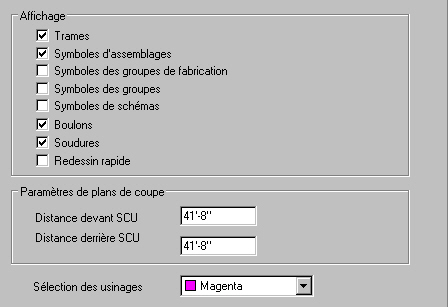

Lorsque vous cliquez sur Paramètres d'affichage dans le volet de gauche de l'onglet Acier, les options des paramètres s'affichent comme suit.
Sous Affichage, spécifiez les éléments à afficher dans la zone de dessin :
- Trames
- Marques de correspondance
- Marques de connexion
- Symboles d'assemblages
- Symboles de groupes
- Symboles de schémas
- Boulons
- Soudures
Si l’option Redessin rapide est activée, lors de la présentation de la vue de la structure entière sur l’écran, certains éléments de la structure ne seront pas affichés (p.ex. détails des assemblages, symboles des assemblages). Cela permet d’accélérer l’affiche du modèle à l’écran. Il est recommandé d’activer cette option pour les structures de taille importante.
Dans la partie centrale de la boîte de dialogue, vous pouvez définir les valeurs de la distance des plans de coupe du SCU.
La partie inférieure de la boîte de dialogue contient le champ de sélection de la couleur des usinages effectués sur les éléments du modèle de la structure.
