Crée une courbe raccord entre deux courbes existantes .
Options Courbe raccord
- Construction
-
Circulaire : permet de créer un congé circulaire avec un rayon réel.
Libre - Créer un congé entre deux points de contact.
Circulaire + plomb - Créer un congé circulaire en indiquant le rayon dans lequel le congé fusionne avec les courbes d'origine (auxrayon) et le rayon au niveau du genou du congé (Rayon).
- Type de forme libre
-
Tangente : le projet les tangentes sur les deux points de contact et créer le raccord dans la direction de l'intersection de la tangente.
Fusion – la moyenne de la position des deux points de contact pour créer le raccord. Fusionner les congés peuvent avoir une inflexion et ont tendance à être shallower à Tangente des congés.
- Rayon
-
La valeur par défaut du rayon des raccords circulaires. Vous pouvez entrer une nouvelle valeur dans la ligne d'invite lorsque vous utilisez l'outil.
- Calculer
-
Chef rayon : si vous définissez la valeur rayon, alias met automatiquement à jour la valeur d'un rayon .
Rapport du genou : si vous définissez la valeur rayon, alias met automatiquement à jour le genou rapport valeur.
- Chef de rayon
-
La valeur du rayon du congé dans laquelle le congé fusionne avec les courbes d'origine.
- Angle de rapport
-

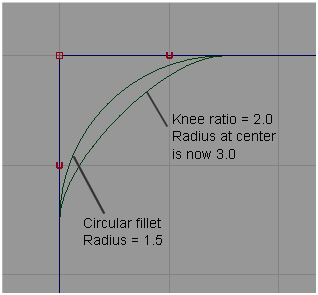

Spécifiez un rayon au centre (ou le genou) du raccord comme un rapport (ou plusieurs) d'origine du rayon.
Le raccord n'est pas vraiment circulaire, mais ses extrémités correspondent aux extrémités d'un congé circulaire avec le rayon d'origine.
- Fusion
-
Vous permet de changer le type de congé (Tangente ou fusion) après sa création.
- Découper les courbes
-
Ajuster automatiquement les courbes d'origine vers les extrémités du congé.
- Historique
-
Enregistrer les courbes Congé historique en vue d'une modification ultérieure. Si vous activez l'option Créer l'historique, vous pouvez modifier les courbes d'origine et le raccord est automatiquement mise à jour.
