Affiche l'écart (distance) entre un jeu de maillages et un jeu de surfaces NURBS comme une erreur de couleur sur les surfaces. Peut également afficher l'écart entre deux jeux de surfaces ou de deux jeux de maillages .
Ecart Map Options de contrôle
- Distance de la rampe d'accès
-
Distance maximale entre les surfaces et les maillages indiqué dans le dégradé de couleurs. Les zones sur les surfaces où l'écart est supérieur à cette valeur sont affichées dans une couleur unie ou violet (rouge). La valeur par défaut est 10,0.
- distance acceptable
-
Limite supérieure de l'écart acceptable entre les maillages et les surfaces. Les zones de la surface où l'écart est inférieur à cette valeur sont colorés en vert. La valeur par défaut est 1.0.
Lorsque la valeur de l'écart entre la distance acceptable et la distancede la rampe d'accès, les surfaces s'affichent les couleurs intermédiaires, comme indiqué sur la rampe d'accès.
La rampe distance doit être plus grand que la distance acceptable.

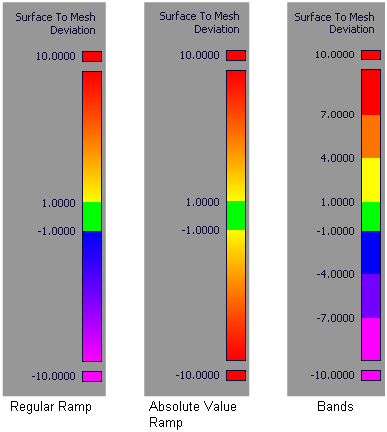

- Valeur absolue rampe d'accès
-
Activez cette option si vous n'êtes pas inquiet avec la direction de l'écart et souhaitez simplement la vue absolue valeurs d'écart.
- Bandes
-
Activez cette option si vous souhaitez que la rampe d'accès pour afficher le solide de bandes de couleur au lieu de lentement différentes couleurs.
