Affiche ou masque la fenêtre SBD, qui vous permet de visualiser la structure interne d'objets et de groupes dans la scène .
La fenêtre SBD ressemble à une fenêtre de la vue, sauf au lieu d'afficher une représentation visuelle de votre scène, il affiche un graphique de la structure interne de la scène dans l'ordinateur.
alias conserve une trace de tous les aspects d'une scène dans une structure équivalente à un graphique. Les courbes, surfaces, groupes, Transformations, Composants, lumières et tout le reste de la scène est représentée par un noeud dans le graphique. Ce graphique est appelé le diagramme de bloc de la scène.
Noeuds dans le graphique (parfois appelée DAG) représentent le "principal" des objets dans la scène : des courbes, des surfaces, des courbes sur surface, lumières, etc.). De nombreuses opérations que vous pouvez manipuler dans l'affichage des fenêtres, comme les CV, ne disposent pas de leurs propres DAG noeuds. Ils sont stockés en tant que partie d'un objet (informations internes.
La fenêtre SBD
| Pour... | Effectuez cette opération |
|---|---|
| Parcourez la fenêtre SBD. | Utilisez les mêmes techniques, déplacez la caméra dans la vue orthographique Windows : bouton central de la souris effectue dollys, bouton droit de la souris. |
| Les noms d'objets. | Travelling suffisamment proche que les étiquettes se tenir sur les noeuds. |
| Choisir des objets et des composants à partir de la fenêtre SBD. | Utilisez les mêmes outils de sélection, comme dans les fenêtres. |
Types de noeud
- Noeud de positionnement - Brun noeuds de positionnement contiennent des transformations appliquées aux noeuds de géométrie en dessous dans le graphique.
- Noeud de géométrie : les noeuds de géométrie contient la structure interne d'une partie de la géométrie (points de modification, CV, etc.).

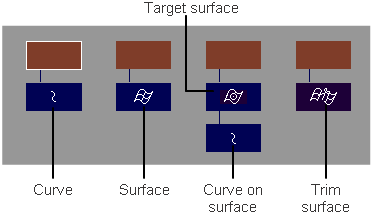

Différents types de géométrie sont représentés par des icônes dans les blocs.
objets de niveau supérieur / composants
objets de niveau supérieur est la racine de la hiérarchie de noeuds dans SBD. Les composants sont regroupés sous Objets de niveau supérieur. Choisir objets
sélectionne les objets de niveau supérieur. Choisir > Composant
Permet de choisir les objets depuis n'importe où dans la hiérarchie.
La fenêtre SBD montre la différence entre le choisir > Objet
et Choisir > composant
. Par exemple, prenons cette SBD représentation d'un cube de l'objet :
Vous pouvez voir que le cube est constitué de six plans qui sont regroupés.
- Si vous choisissez Sélection d'objets
et choisissez le cube dans une fenêtre de visualisation, la fenêtre n'afficher que le regroupement de noeud est sélectionné.
- Si vous choisissez Choisir > composant
et cliquez sur le bouton Filtre, puis choisir le cube dans une fenêtre de visualisation, la fenêtre n'afficher qu'une seule "face" Plan du cube est sélectionné.
Au lieu de choisir le groupe, la boîte de dialogue Choisir un composant
> outil choisi l'une des sous-noeuds.
