Identifie les maillages sont dégénérées, non multiple, non-oriented, auto-sécante ou contenant les arêtes pliées, et corriger ces problèmes en supprimant les triangles .
Les tests sont exécutées séquentiellement, et des commentaires est fourni par le biais de l'option Fenêtre et Ligne d'invite après chaque étape de réparation. Les maillages sont réparés en supprimant les problématiques de triangles.
Outils de maillage comme maillage de déblai, de maillage décalage et maillage col permet de réparer automatiquement un maillage avant de poursuivre, sans avoir à quitter et utilisez Réparation du maillage.
Un peu de définitions
dégénérée: contient des doublons de triangles (les trois sommets présentent deux triangles), ou de triangles à l'aide de deux ou trois sommets se chevauchant.

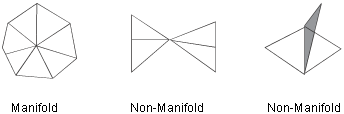

Multiple: aucun sommet est adjacente à plus de deux bords de contour et aucune arête n'est partagée par plus de deux triangles.
Orientation: l'enroulement des sommets autour des triangles est telle que toutes les normales ont la même orientation.
Type: le maillage s'entrecoupe.
Plier les arêtes: l'angle entre les deux triangles adjacents est inférieur à un angle donné.
Options de contrôle de Réparation du maillage
Informations sur le maillage
- Nombre de triangles / Nombre de sommets / Nombre de contours / Nombre de composants
-
Les champs non modifiables qui affichent des informations sur le maillage sélectionné.
Remarque :Un maillage avec un composant et zéro contours représente un volume fermé, comme requis pour l'exportation au format STL.
Maillage des vérifications de la topologie
Ces vérifications doit passer dans l'ordre pour les autres outils de maillage pour travailler sur le modèle.
- Non-degenerate triangles / Manifold/Consistent triangle Orientation
-
Les champs non modifiables, qui affiche le résultat des tests séquentielle comme pass ou pas.
Non-degenerate triangles – test transmet s'il n'existe aucun doublon de triangles dégénérés ou. Teste également la présence de dupliquer et de chevauchement de triangles. Ceci se produit lorsque les trois sommets présentent deux triangles. Cette condition peut être identifiée lors du test par une flèche pointant vers le centre de triangles.
Distributeur - test transmet si aucune des sommets non multiples.
cohérentes triangle orientation – test transmet si les normales de tous les triangles ont la même orientation.
La validation vérifie
Ces contrôles sont uniquement nécessaires à la création d'un jeu de données qui peuvent être utilisés dans la stéréolithographie le traitement.
- Pas de type de triangles
-
Test transmet si le maillage ne se coupe pas elle-même.
- Aucune arête pliée
-
Test transmet si l'angle entre les deux triangles est supérieur à l'angle du bord de la valeur Minimum .
- Vérification des triangles auto-sécantes
-
Si cette option est sélectionnée, le type de triangles Test est exécutée.
- Vérifier les arêtes pliées
-
Si cette option est activée, le test Arêtes est exécutée.
- Angle minimal
-
Spécifie l'angle minimum autorisé entre les plans de deux triangles partageant une arête. Si l'angle est inférieur à cette valeur, le triangle est considéré comme étant "plié sur". La valeur par défaut est 15 degrés.
Cette option est uniquement disponible lorsque l'option Vérifier les arêtes pliées est activée.
Affichage
- Afficher les problèmes avec les flèches
-
Si cette option est sélectionnée, les flèches pointent vers les problématiques de triangles dans le maillage.
- Afficher les contours avec des flèches
-
Si cette option est activée, elle affiche une flèche en regard de chaque limite de contour à la fin du processus de réparation. Cela aide à identifier les petites et difficiles à détecter les contours.
