Surfaces > > Congé de surface de congé de surfaces multiples

Crée une surface de transition entre deux surfaces ou jeux de surfaces .

Options de congé de surface

Type de construction

Ce menu contextuel permet de contrôler le type de raccord.

Rayon : génère un congé rolling-ball, dans laquelle vous pouvez définir la valeur du rayon (s) au centre du raccord ou la position des lignes tangentes (mais pas la largeur du raccord).

Corde - permet de définir la distance entre les deux arêtes du raccord au lieu du rayon. Utilisez la longueur de la corde(ou longueur de tangente) pour définir la distance.

Type de section

Ce menu contrôle la forme de la section transversale du congé en imposant différents niveaux de continuité avec l'entrée Surfaces sur chaque côté.

G0 Chanfrein : permet de créer une arête entre les deux jeux de surfaces. Ce type maintient la continuité de position uniquement avec les surfaces de chaque côté.

G1 circulaire : Crée un congé à section circulaire, tangent à deux jeux de surfaces. Ce type maintient de continuité de tangence avec les surfaces de chaque côté.

Courbure G2 : conserve la continuité de courbure (G2) aux deux jeux de surfaces. Continuité G2 signifie que la courbure (qui est l'inverse du rayon de courbure) est le même sur les deux côtés sur le raccord de contours.

G3 courbure : permet de conserver la continuité G3 avec les deux jeux de surfaces. La continuité G3 signifie que la courbure est Taux de variation est le même sur les deux côtés sur le raccord de contours.

Lors du calcul du congé, le degré V est ajustée de façon à ce que la surface a suffisamment de CV pour assurer la continuité nécessaire sur les deux côtés. Degré 5 est nécessaire pour Courbure G2 et degré 7 est nécessaire pour G3 courbure.

Altération : Crée un congé avec un rayon maximal et Décalage de la tangente, le centre de qui dévie vers (vers) d'un jeu de surfaces.

Pas réel : Crée un congé avec un rayon maximal et Décalage de la tangente qui définissent le point de contact avec la surface d'entrée. Ce type maintient de continuité de tangence avec les surfaces de chaque côté.

Facteur

Déplace le centre du rail de la surface de raccord vers un côté. Une valeur de 0 est centré. Les valeurs négatives Altération vers le premier jeu de surfaces. Les valeurs positives Altération vers le second jeu de surfaces.

Cette option est uniquement disponible lorsque l'option Type de section est Altération.

Courbure

Cette option est disponible uniquement lorsque le type de section est défini sur Altération , courbure G2 G3 courbure ou .

Aucun : ne pas conserver la continuité de courbure.

Côté 1, Côté 2 : permet de rendre la surface de raccord à courbure continue avec le premier ou le second jeu de surfaces.

Les deux : permet de rendre la surface de raccord à courbure continue avec les deux jeux de surfaces.

Congé variable

Si cette option est activée, vous pouvez définir le rayon ou la longueur de corde comprise / longueur de tangente à différents points le long de la longueur du raccord.

rayon, de distance et de surface contrôle

Spécifier

Cette option et ses paramètres sont visibles uniquement si l'option Type de construction est Rayon.

Altération et aux Types de section, choisissez si vous voulez spécifier le rayon Sommet ou Rapportdu genou.

G1 circulaire, courbure G2 et G3, courbure types de section, choisissez si vous voulez spécifier le rayon Centre, le décalage de tangenteou deux. Ces valeurs permettent de différentes manières de spécifier le sommet / Centre Rayon et / ou d'une distance.

Remarque : La distance exprime la façon dont un congé s'étend dans la dalle de surfaces adjacentes. Une distance plus avancée fournit une transition plus lisse et une meilleure continuité.

Si l'option Spécifier est définie sur rayon ou Tangent Offsetet Facteur de forme, le troisième paramètre (décalage de tangente ou Centre Rayon) varie sur le raccord. Les deux vous permet de spécifier le décalage Tangente et Centre Rayon du raccord, mais pas le facteur de forme . Le facteur de forme calculé automatiquement à partir de ces deux valeurs et varie selon le raccord.

Ligne de profil en long par défaut Rayon / Centre Rayon / Peak Radius

Lorsque Type de section est , c'est le rayon autour du trait d'axe du raccord.

Rayon maximal glissière apparaît uniquement lorsque Type est Rapport de linéarité ou Produireet spécifiez est définie sur Peak Radius. Le rayon maximal correspond à la valeur minimale de rayon que le raccord est autorisé à disposer en haut de la liste.

Rayon du centre curseur apparaît uniquement lorsque Type est G1 circulaire, courbure G2 G3 Courbureou et Spécifiez est défini sur Centre Rayon. Le centre du rayon est le rayon à la longueur Centre du raccord.

Si la variable congés est cochée, spécifiez n'est plus disponible. Vous pouvez uniquement spécifier les décalages de tangente non centre rayons.

Décalage de la tangente / décalage de tangente par défaut

Rayon d'une sphère tangente à deux surfaces d'entrée sur les extrémités (points de contact) du U-isoparm sur le raccord.

Lorsque l'option Congé variable est cochée, Décalage de tangente par défaut est la tangente initiale décalage le long de toute la longueur du raccord. Vous ajoutez ensuite des manipulateurs à différents points le long de la tangente de congé et de spécifier des valeurs de décalage.

Cette option est uniquement disponible lorsque l'option Type de construction est Rayon.

Angle de rapport

C'est le rapport entre le Rayon maximal et Décalage de tangente, genou rapport = Peak Radius / décalage de tangente.

Elle est uniquement disponible lorsque l'option Type de section est Altération ou plomb.

Facteur de forme

Ce paramètre vous permet d'ajuster la forme du raccord. Il indique le rapport entre la longueur des bras CV les plus à l'intérieur et extérieur de la grille dans la direction V du congé. Les valeurs possibles sont comprises entre 0.1 et 2.0. Plus la valeur est petite, plus le pli dans le raccord.

Cette option est uniquement disponible lorsque l'option Type de section est G1 circulaire, courbure G2ou G3 Courbure.

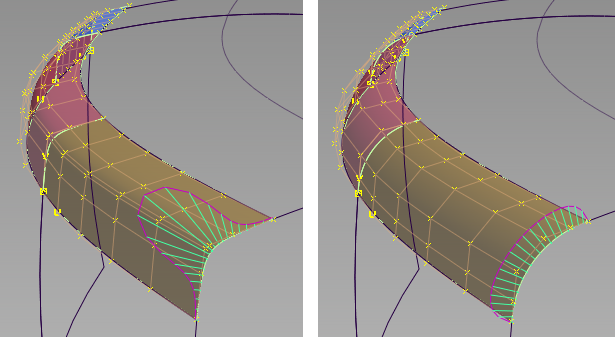

Un congé G2 à gauche : facteur de forme = 0,1 et droite : facteur de forme = 2,0.

Type de la corde

Longueur de corde - la longueur de la corde est spécifié dans le champ ci-dessous.

Longueur de la tangente : une longueur de tangente est spécifié dans le champ ci-dessous.

Cette option est uniquement disponible lorsque l'option Type de construction est corde.

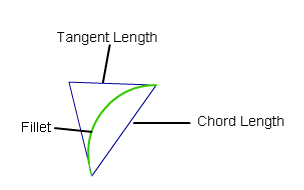

Longueur de la corde et longueur de la tangente

La distance à conserver entre les deux côtés du raccord ou la longueur de la tangente du segment (voir illustration ci-dessus).

Cette option est uniquement disponible lorsque l'option Type de construction est corde.

Explicite

Vous donne détermine le degré de la surface (s) et le nombre maximal de travées dans la surface de raccord.

Les options de contrôle explicite

Ces options sont disponibles uniquement lorsque l'option Explicite est activée.

( Longueur) Degré U

Le degré de la surface dans la direction U (le long des arêtes de surface). Entrez un nombre entier compris entre 2 et 9.

( Coupe) Degré V

Le degré de la surface de raccord dans la direction V (d'un rail à l'autre).

Cette option est uniquement disponible lorsque l'option Type est défini sur G1 circulaire(les valeurs comprises entre 3 et 6) ou courbure G2(les valeurs possibles sont comprises entre 5 à 7 ).

Remarque : G3 courbure ne fournissent pas une Degré V, mais conserve le degré V défini sur la valeur 7, G3 transitions.

max. Travées

Si l'option Type de surface est défini sur plusieurs surfaces, cette valeur permet de spécifier le nombre de travées pour chaque surface de raccord. Si l'option Type de surface est défini sur Surface, elle indique le nombre maximum de travées à l'intérieur de chaque paire de limites entre la surface d'origine.

Cette option est uniquement disponible lorsque l'option Explicite est activée, et aucune Bézier de surfaces et uniforme s'étend sur est sélectionnée.

uniforme s'étend sur

Détermine le nombre de travées pour chaque surface de raccord.

Maximum permet d'utiliser le nombre spécifié de travées ou moins, s'il réalise la continuité.

Explicite utilise le nombre exact de travées, que la continuité est réalisé avec un plus petit nombre de travées.

Travées

s'affiche lorsque Maximum ou explicite sont sélectionnées. Vous permet de spécifier le nombre de travées de même longueur pour chaque surface de raccord. Si Surface de Bézier est également activée, puis un nombre de patchs de Bézier de longueur égale est créé.

Gestion du flux

Début / Interior/End

Gère la façon dont la surface de raccord (s) des arêtes (dans la direction V) se rencontrent avec les arêtes de la limite de contour de surface.

Arête Aligner : l'outil essaie colinearly aligner le congé des surfaces ou arêtes isoparms (surface) pour les bords de la limite de contour de surface dans la direction V.

Prolonger – le congé est prolongée de manière à ce qu'il atteint la fin de la plus grande surface de contour, à son point de départ et / ou de fin.

par défaut ou libre – les arêtes (dans la direction V du congé de répondre aux contours à un angle de 90 degrés.

Cliquez sur les étiquettes sur le modèle vous permet de parcourir toutes les valeurs possibles.

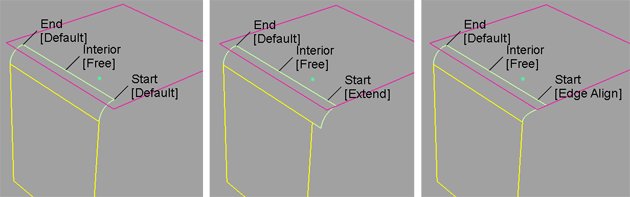

Possible de définir des valeurs de départ du congé

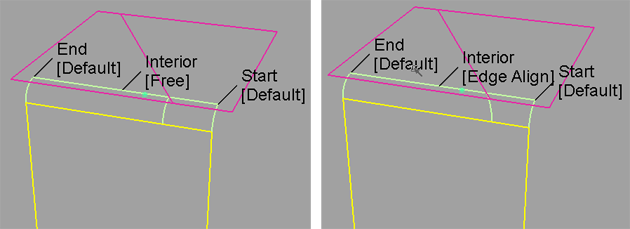

Possible de contrôler les valeurs de fond de congé

Intervalle

Lorsque cette option est sélectionnée, début et de fin les curseurs s'affichent dans la fenêtre de contrôle et flèche manipulateurs apparaissent sur les raccords sélectionnés. Faites glisser les flèches pour modifier l'étendue des congés sur les surfaces d'entrée.

Remarque : Début et de fin de la plage ne peuvent être modifiés que si l'option de contrôle de flux pour cette extrémité a été définie sur par défaut.

Début / Fin

Utilisez ces curseurs pour modifier l'étendue du congé. Début et de fin entre 0,0 et 1,0, respectivement, définissez l'étendue d'origine.

Congé de la structure

Type de surface

plusieurs surfaces – plusieurs surfaces, correspondant aux limites entre les surfaces d'origine sont créés. (travées supplémentaires sont ajoutés si nécessaire et soumis à max. Travées, afin de répondre aux exigences de tangence ou de courbure). Cela vous donne beaucoup plus claire de la continuité avec raccord de surfaces et les surfaces d'origine.

Surface simple : une seule surface de raccord est créée.

Si curves-on-surface sont créées au niveau des arêtes du congé (reportez-vous à la rubrique Type de découpe ci-dessous), elles sont segmentées pour correspondre à plusieurs surfaces de congé.

Bézier de surfaces

Cette option s'affiche uniquement si l'option Type de surface est défini sur plusieurs surfaces. Si elle est activée, chaque surface sera un patch Bézier.

Les patchs de Bézier ont une travée, et leur degré maximal dans la direction U est définie à l'aide de explicite ligne de profil en travers. La valeur par défaut est de degré 5.

Bord court de la tolérance

Dans le cas de l'insertion de cross-knot, le système ne permettra pas de travées à avoir une longueur inférieure à cette valeur.

Options de contrôle

Type d'ajustement

Automatique - l’option ajuste les surfaces d'origine de la ligne de contact.

Curves-on-surface: permet de créer des courbes sur surface le long des lignes de contact, ce qui vous permet d'ajuster manuellement.

Désactivé : n'ajuste pas la surface d'origine.

Mise à jour automatique

Met automatiquement à jour la surface de raccord que vous modifiez.

Si la surface est très complexe et demande du temps à mettre à jour, désactivez cette option et cliquez sur le bouton Mettre à jour lorsque vous voulez mettre à jour la surface.

Conseil :

Appuyez sur la touche peut être utilisée pour interrompre le long de congé de surface des calculs.

Courbure

Affiche un tracé de peigne de courbure sur la surface résultante.

Continuité vérifier

Affiche un manipulateur indiquant la continuité de la surface le long de l'arête de raccord.

Cette option est uniquement disponible lorsque l'option Ajuster est Curves-on-surface ou Automatique.

Boutons

Réinitialiser

Restaure les paramètres enregistrés. Si vous n'avez pas enregistré des Options Réinitialiser permet de rétablir les paramètres d'option.

Mettre à jour

Met à jour la surface à l'aide des paramètres courants lorsque l'option Mise à jour automatique est désactivée.

Annuler

Inverse les effets de l'outil.

Suivant

Réinitialise l'outil pour commencer une nouvelle surface.
