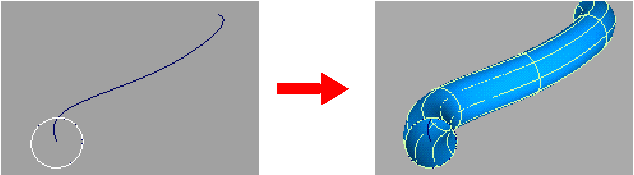

Crée une surface par extrusion d'une génération courbe le long d'une trajectoire courbe. Généralement utilisée pour créer des objets symétriques tubulaire Coupes .
Options d'extrusion
- Style
-
tube : sous la forme de la courbe du profil balayé le long de la trajectoire, elle pivote pour conserver le même angle pour la courbe de la trajectoire.
Plat : sous la forme de la courbe du profil balayé le long de la trajectoire, il conserve son orientation d'origine.
- Création de couvercles
-
Les couvercles peuvent être créées sur les extrémités de la surface si les objets extrudés sont des courbes planaires fermées.
Désactivée : ne pas créer des chapeaux aux extrémités de la surface extrudée.
Début couv.(Créer une surface découpée pour recouvrir la première extrémité de la surface extrudée.
Boucher les deux : permet de créer des surfaces ajustées pour recouvrir les extrémités de la surface extrudée.
- Extrudez le pivot
-
Cette option permet de définir le point de pivotement à utiliser lors de l'extrusion de plus d'une courbe de profil.
Cette option s'affiche lorsque Style est Tube.
Pivot le plus proche : les courbes de profil autour de l'extrémité de la courbe de la trajectoire la plus proche de la zone de délimitation de toutes les courbes de profil.
Cette option est activée par défaut. Elle fonctionne mieux si vous disposez d'une courbe de profil près du point de départ ou à l'extrémité de la courbe de la trajectoire.
Composant : pivot de chaque courbe autour de son propre point de pivot.
Cette option fonctionne mieux lorsque vous souhaitez extruder.
- Historique
-
Enregistrer l'historique de la nouvelle surface en vue d'une modification ultérieure. Si vous sélectionnez Créer l'historique activé, vous pouvez modifier les courbes qui ont été utilisés pour créer la surface, la surface est mise à jour.
Remarque :Si vous disposez d'une extrusion historique créée à partir d'une face (créés dans les versions antérieures à alias 13) les couvercles sera perdu si vous mettez à jour l'historique.
