Ouvre la Plan de construction Editeur de fenêtre et vous permet de gérer les zones de dessin et de plans de construction.
Plan de construction de l'éditeur des icônes
| Icône | Signification |
|---|---|
| Visibilité du plan | |
|
Visible |
|
Invisible |
| Zone de dessin active pour la peinture | |
|
Cette zone est actif |
|
La peinture est verrouillée au canevas |
| Plan | |
|
Plan de construction n'est pas défini. Cliquez pour définir le plan de construction |
|
Plan de construction est défini. Cliquez pour désactiver le plan de construction |
| d'autres icônes | |
|
l'opacité de la couche |
|
Regarder le plan : modifie l'affichage de la fenêtre Perspective courante pour afficher le plan normal à la vue. |
|
Cliquez sur ce plan. L'icône devient rouge lorsque le plan est sélectionné. |
Les icônes suivantes sont utilisées dans l'éditeur :
Menus de l'éditeur de plan de construction
Menu Affichage
Dans le menu Affichage ont une incidence sur l'affichage des plans de modélisation dans toutes les fenêtres. Pour modifier l'affichage des plans sur une base per-window, reportez-vous à la rubrique WindowDisplay > Bascule > zone plans
.
- Tous les plans
-
Afficher tous les plans de construction, zone de dessin et calque).
- Plan uniquement la zone de dessin actuelle
-
Afficher uniquement le plan de canevas ou superposition Plan de canevas qui est sélectionnée dans l ' éditeur de plan de construction. Masquer tous les plans de construction et les plans de superposition (y compris).
- Plans de construction
-
Affiche uniquement les plans de construction.
- Uniquement la toile plans
-
Affiche uniquement la zone de dessin.
- Seuls les plans de superposition de la zone de dessin
-
Affiche uniquement les plans de superposition de la zone de dessin.
Pour plus d'informations sur la zone de dessin, voir Superposition de toile > Calque de la zone de dessin
.
Le menu ObjectDisplay
- Zone de dessin
-
Activer / désactiver la visibilité de tous les plans de zone de dessin, à l'exception de la fenêtre active.
- Plan de toutes les bordures
-
Activer / désactiver la visibilité des bordures sur tous les plans.
Menu contextuel de la zone de dessin
- Calque de la zone de dessin de l'éditeur
-
Ouvre ou ferme la zone de dessin de l'éditeur de calque . Cette fenêtre vous permet de contrôler l'agencement d'image (Peinture) de calques et les calques de masque.
Reportez-vous à la rubrique Fenêtres > Editeurs graphiques > Editeur de calque de zone de dessin
. - Zone Informations générales
-
Ouvre (ou près de) la toile Informations générales. Cette fenêtre affiche des informations contextuelles sur les propriétés de la zone de dessin. Voir ci-dessous pour plus de détails.

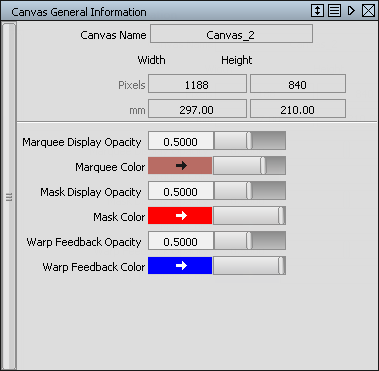

Fenêtre toile Informations générales
Cette fenêtre est également accessible via le
dans la zone de dessin Editeur de calque.
- Nom de la zone de dessin
-
Le nom de la zone de dessin active.
- pixels
-
La largeur et la hauteur de la zone plan en pixels.
- mm (cm, pouces, etc. )
-
La largeur et la hauteur de la zone plan exprimée en unités linéaires courantes.
- Rectangle de sélection opacité de l'affichage
-
l'opacité de la couleur de sélection qui marquees (sélection des régions) sont affichées.
- Couleur de sélection
-
La couleur qui marquees (sélection des régions) sont affichées.
- masque d'opacité
-
l'opacité de la couleur de masque zones masquées sur les calques de masque s'affichent.
- Couleur de masque
-
La couleur qui zones masquées sur les calques de masque s'affichent.
- Déformation spatiale commentaires Opacité
-
l'opacité de la zone non-warped lorsque vous cliquez sur Commentaires dans la forme de gauchissement dans le panneau Options Peinture.
- Déformation spatiale feedback couleur
-
La couleur de la zone non-warped lorsque vous cliquez sur Commentaires dans la forme de gauchissement dans le panneau Options Peinture.
Reportez-vous à la rubrique Peinture Modifier > Créer Forme de gauchissement
.
