Située dans la partie inférieure de la zone de dessin, la barre d'état de dessin affiche des informations d'état concernant le dessin en cours et permet d'accéder aux commandes pouvant être appliquées au dessin.
La barre d'état de la fenêtre de dessin contient les informations et les commandes suivantes :
- Informations sur le projet : si le produit fait partie d'un projet AutoCAD Architecture, ces informations incluent le nom du projet, ainsi que le type de fichier (par exemple, Feuille, Vue ou Conception).
- Configuration d'affichage : indique la configuration d'affichage en cours de la fenêtre active et fournit une liste déroulante permettant de la modifier.
- Plan de coupe : indique la hauteur du plan de coupe global de la configuration d'affichage active et permet d'accéder à la boîte de dialogue correspondante pour la modifier.
-
(Activation/désactivation des hachures de surface) : permet d'activer ou de désactiver l'affichage des hachures de surface. -
(Remplacements des identificateurs de calques) : permet d'activer ou de désactiver les remplacements des identificateurs de calques dans la boîte de dialogue de même nom. -
(DWG Autodesk approuvé) : cette icône indique que vous avez ouvert un fichier DWG, DWT ou DWS créé avec une application d'Autodesk ou basée sur RealDWG™. -
(Gestion des Xréfs) : permet d'accéder à la palette des références externes, dans laquelle vous pouvez recharger des Xréfs associées au dessin en cours. -
(Isoler les objets) : permet de masquer ou d'afficher les objets que vous avez sélectionnés dans le dessin. - Fichier(s) de normes manquant(s) : le cas échéant, un message signale que des fichiers de normes sont manquants dans le dessin en cours et vous invite à vérifier les paramètres des normes et à les reconfigurer si nécessaire.

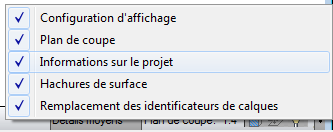

- Menu barre d'état de dessin : liste déroulante regroupant les paramètres et les options que vous pouvez afficher dans la barre d'état de la fenêtre de dessin.
