Créez des vues projetées de base, orthogonales et isométriques à partir de surfaces et de solides 3D dans l'espace objet.
- En bas à droite de la zone de dessin, cliquez sur l'onglet correspondant à la présentation sur laquelle vous souhaitez créer la vue de base. Conseil : Si la présentation contient une fenêtre, nous vous recommandons de la supprimer avant de continuer.
- Cliquez sur
Trouver. L'intégralité de l'espace objet est sélectionné et un aperçu de la vue de base s'affiche au niveau du curseur. Pour créer la vue de base pour les objets sélectionnés uniquement :
- Dans le groupe de fonctions Sélectionner de l'onglet du ruban contextuel Création d'une vue de dessin, cliquez sur Sélection de l'espace objet.
- Appuyez sur la touche Maj tout en cliquant sur les objets que vous ne souhaitez pas inclure dans la vue de base. Conseil : Si vous avez accidentellement supprimé un objet, cliquez sur l'objet. L'objet est sélectionné pour la vue de base.
- Appuyez sur ENTREE pour revenir à la présentation.
- Dans le groupe de fonctions Orientation de l'onglet de ruban contextuel Création d'une vue de dessin, sélectionnez l'orientation de la vue de base.
- Dans le groupe de fonctions Apparence, spécifiez l'échelle et le style de la vue.
- Cliquez dans la zone de dessin pour indiquer l'emplacement de la vue de base, puis appuyez sur ENTREE. Un aperçu d'une vue projetée s'affiche au niveau du curseur.

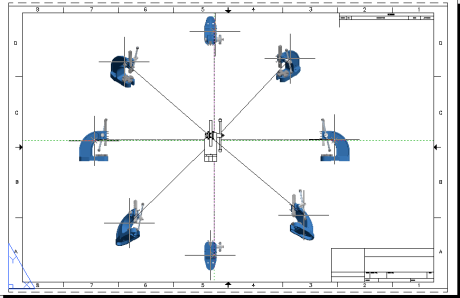

- Déplacez l'aperçu jusqu'à l'emplacement souhaité, puis cliquez. Répétez jusqu'à ce que toutes les vues projetées soient créées. Remarque : Lorsque vous déplacez l'aperçu, l'orientation de la vue projetée change de façon à refléter sa relation par rapport à la vue de base.
- Cliquez sur l'onglet Création d'une vue de dessinle groupe de fonctions CréerOK.
Remarque : Vous pouvez modifier les propriétés de la vue de base à l'aide du ruban jusqu'à ce que vous appuyiez sur ENTREE.
