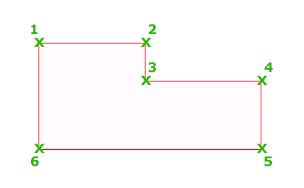

Crée une polyligne 2D, un objet unique composé de segments de ligne et d'arc.
Une polyligne 2D est une séquence de segments créés comme un objet planaire unique. Vous pouvez créer des segments de ligne droite, des segments d'arc ou une combinaison des deux.
La variable système PLINEGEN gère l'affichage des motifs des types de ligne autour des sommets d'une polyligne 2D, ainsi que le lissage de ces sommets. Affecter la valeur 1 à PLINEGEN permet de générer de nouvelles polylignes dans un motif continu autour des sommets de la polyligne terminée. Affecter la valeur 0 à PLINEGEN permet de commencer et de terminer la polyligne par un tiret à chaque sommet. PLINEGEN ne s'applique pas aux polylignes à segments coniques.
Les invites suivantes s'affichent.
Point de départ
- Si vous indiquez un deuxième point, vous pouvez dessiner des segments de ligne.
- Si vous entrez a (pour Arc), vous pouvez dessiner des segments d'arc.
Arc
Les invites suivantes sont affichées lorsque vous dessinez des segments d'arc.
- Spécifiez l'extrémité de l'arc
- Crée un segment d'arc. Le segment d'arc est tangent au segment précédent de la polyligne.
- Angle
- Spécifie l'angle décrit du segment d'arc à partir du point de départ.
Si vous entrez un nombre positif, AutoCAD crée des segments d'arc orientés dans le sens trigonométrique. Si vous entrez un nombre négatif, les segments d'arc sont créés dans le sens des aiguilles d'une montre.
- Centre
- Définit un segment d'arc à partir de son centre.
Remarque : Pour l'option Centre de la commande POLYLIGN, entrez ce ; pour l'accrochage aux objets Centre, entrez cen ou centre.- Spécifiez le centre de l'arc. Spécifie le centre de l'arc de la polyligne.
- Spécifiez l'extrémité de l'arc. Spécifie l'extrémité du segment d'arc et le dessine.
- Angle. Spécifie l'angle décrit du segment d'arc à partir du point de départ.
- Longueur. Spécifie la longueur de la corde (distance entre chaque extrémité du segment d'arc). Si le segment précédent est un arc, le programme dessine le nouveau segment d'arc tangent au segment précédent.
- Fermer
- Dessine un segment d'arc depuis le dernier point spécifié jusqu'au point de départ, en créant une polyligne fermée. Deux points au moins doivent être spécifiés avec cette option.
- Direction
- Indique la tangente du segment d'arc.
- Tangent direction from the start point of the arc. Spécifie un point qui définit la tangence de la courbe jusqu'au point de départ. L'arc se courbe en s'éloignant du vecteur entre le point de départ et le point de tangence.
- Spécifiez l'extrémité de l'arc. Spécifie l'extrémité du segment d'arc.
Conseil : Appuyez sur la touche Ctrl pour dessiner dans le sens des aiguilles d'une montre. - Demi-larg
- Spécifie la largeur à partir du centre d'un segment de polyligne jusqu'à une de ses arêtes.
La demi-largeur de départ devient la demi-largeur de fin par défaut. Cette dernière devient aussi la demi-largeur uniforme de tous les segments subséquents jusqu'à ce que vous modifiiez de nouveau la demi-largeur. Les points de début et de fin des segments linéaires épais sont situés au centre de la ligne. En règle générale, les intersections des segments adjacents de polyligne épaisse sont biseautées. Aucun biseautage n'est effectué sur les segments d'arc non tangents, sur les angles très aigus, ni lorsqu'un type de ligne pointillés-points est utilisé.
- Spécifiez la demi-largeur de départ. Spécifie la largeur et le point de départ du segment.
- Spécifiez la demi-largeur de fin. Indique la largeur au niveau de l'extrémité.
- Ligne
- Permet de basculer entre les segments d'arc et les segments droits d'un dessin.
- Rayon
- Spécifie le rayon du segment d'arc.
- Spécifiez le rayon de l'arc. Entrez une distance.
- Spécifiez l'extrémité de l'arc. Spécifie l'extrémité du segment d'arc et le dessine.
- Second point
- Indique le second point et l'extrémité d'un arc défini par trois points.
- Annuler
- Annule le dernier segment d'arc ajouté à la polyligne.
- LArgeur
- Spécifie la largeur du segment d'arc suivant.
La largeur de départ devient la largeur de fin par défaut. Celle-ci devient à son tour la largeur uniforme de tous les segments suivants jusqu'à ce que vous modifiiez de nouveau la largeur. Les points de début et de fin des segments linéaires épais sont situés au centre de la ligne.
En règle générale, les intersections des segments adjacents de polyligne épaisse sont biseautées. Aucun biseautage n'est effectué sur les segments d'arc non tangents, sur les angles très aigus, ni lorsqu'un type de ligne pointillés-points est utilisé.
- Largeur de départ.
- Largeur de fin.
Ligne
Les invites suivantes sont affichées lorsque vous dessinez des segments de polyligne droits de dessin.
- Point suivant
- Spécifie l'extrémité d'un segment de polyligne droit.
- Arc
- Permet de basculer entre les segments droits et les segments d'arc d'un dessin.
- Fermer
- Dessine un segment de ligne depuis le dernier point spécifié jusqu'au point de départ, en créant une polyligne fermée. Deux points au moins doivent être spécifiés avec cette option.
- Demi-larg
- Indique la largeur entre le centre d'un segment de polyligne épaisse et l'une de ses arêtes.
La demi-largeur de départ devient la demi-largeur de fin par défaut. Cette dernière devient aussi la demi-largeur uniforme de tous les segments subséquents jusqu'à ce que vous modifiiez de nouveau la demi-largeur. Les points de début et de fin des segments linéaires épais sont situés au centre de la ligne.
En règle générale, les intersections des segments adjacents de polyligne épaisse sont biseautées. Aucun biseautage n'est effectué sur les segments d'arc non tangents, sur les angles très aigus, ni lorsqu'un type de ligne pointillés-points est utilisé.
- Spécifiez la demi-largeur de départ. Spécifie la largeur et le point de départ du segment.
- Spécifiez la demi-largeur de fin. Indique la largeur au niveau de l'extrémité.
- Longueur
- Trace un segment de ligne de la longueur spécifiée, selon le même angle que le segment précédent. Si le segment précédent est un arc, le programme dessine le nouveau segment de ligne tangent à ce segment d'arc.
- Annuler
- Supprime le dernier segment de ligne ajouté à la polyligne.
- LArgeur
- Spécifie le point de départ et la largeur de fin du segment de ligne suivant.
La largeur de départ devient la largeur de fin par défaut. Celle-ci devient à son tour la largeur uniforme de tous les segments suivants jusqu'à ce que vous modifiiez de nouveau la largeur. Les points de début et de fin des segments linéaires épais sont situés au centre de la ligne.
En règle générale, les intersections des segments adjacents de polyligne épaisse sont biseautées. Aucun biseautage n'est effectué sur les segments d'arc non tangents, sur les angles très aigus, ni lorsqu'un type de ligne pointillés-points est utilisé.
