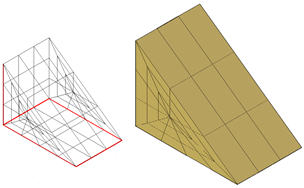

Création d'un biseau maillé avec des faces rectangulaires ou cubiques.
La base des biseaux est dessinée parallèlement au plan XY du SCU courant et la face inclinée se trouve sur le côté opposé au premier coin spécifié. La hauteur du biseau est parallèle à l'axe Z.
Vous pouvez également utiliser la boîte de dialogue Options de primitives de maillage pour définir le nombre par défaut de divisions pour un biseau maillé.
Après la création d'une primitive de maillage, le niveau de lissage de l'objet peut être modifié.
Options de création de biseaux maillés
L'option Biseau de la commande MAILLE propose plusieurs méthodes pour déterminer la taille et la rotation des biseaux maillés que vous créez.
- Créez un biseau avec des côtés de même longueur. Utilisez l'option Cube.
- Spécifiez la rotation. Utilisez l'option Cube ou Longueur si vous souhaitez indiquer la rotation du biseau maillé dans le plan XY.
- Commencez à partir du centre.Utilisez l'option Centre.
