POLYSOLIDE (commande)

Crée un solide ressemblant à un mur 3D.

Trouver

Vous pouvez créer des murs avec des segments droits et courbes de hauteur et de largeur constantes.

La commande POLYSOLIDE vous permet de convertir une ligne, une polyligne 2D, un arc ou un cercle en solide avec un profil rectangulaire. Un polysolide peut avoir des segments incurvés, mais le profil est toujours rectangulaire par défaut.

Grâce à cette commande, vous pouvez dessiner un solide tout aussi facilement qu'une polyligne. La variable système PSOLWIDTH définit la largeur par défaut du solide. La variable système PSOLHEIGHT définit la hauteur par défaut du solide.

Les invites suivantes s'affichent.

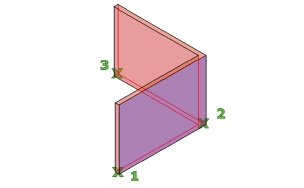

Point de départ

Spécifie un point de départ pour un segment polysolide.

Objet

Spécifie un objet à convertir en solide. Vous pouvez convertir les objets suivants :

• Ligne
• Arc
• Polyligne 2D
• Cercle

Hauteur

Indique la hauteur du solide. La hauteur par défaut correspond au paramètre PSOLHEIGHT courant.

LArgeur

Indique la largeur du solide. La largeur par défaut correspond au paramètre PSOLWIDTH courant.

Justifier

Indique si la largeur et la hauteur du solide sont justifiées à gauche, à droite ou centrés lors de la définition du profil à l'aide de la commande. La justification est basée sur la direction de départ du premier segment du profil.

Point suivant

Indique le point suivant du profil du polysolide.

Arc

Ajoute un segment d'arc au solide. La direction de départ par défaut de l'arc est tangente au dernier segment dessiné. Vous pouvez indiquer une autre direction de départ à l'aide de l'option Direction.

Fermer

Ferme le solide en créant un segment d'arc ou linéaire entre le dernier sommet et le début du solide.

Direction

Spécifie le segment d'arc en définissant la direction de la tangente de départ et une extrémité.

Ligne

Quitte l'invite d'arc et dessine des segments de ligne droite.

Second point

Indique le second point et l'extrémité d'un segment d'arc défini par trois points.

Annuler

Annule le dernier segment d'arc ajouté au solide.

Fermer

Ferme le polysolide en créant un segment de ligne ou d'arc depuis le dernier point spécifié jusqu'au point de départ du solide. Trois points au moins doivent être spécifiés avec cette option.

Annuler

Annule le dernier segment ajouté au solide.
