Les cotes angulaires mesurent l'angle entre deux lignes ou trois points.
Pour mesurer l'angle entre deux rayons d'un cercle, sélectionnez le cercle et précisez les extrémités de l'angle. Pour les autres objets, sélectionnez les objets et désignez ensuite l'emplacement de la cote. Vous pouvez également coter un angle en désignant son sommet et ses extrémités. Lors de la création de la cote, vous pouvez modifier le contenu et l'alignement du texte avant de définir l'emplacement de la ligne de cote.
Vous pouvez créer des cotes de la ligne de base et des cotes angulaires continues par rapport à des cotes angulaires existantes. Les cotes de la ligne de base et les cotes angulaires continues sont limitées à 180 degrés. Pour obtenir des cotes de la ligne de base et des cotes angulaires continues supérieures à 180 degrés, utilisez l'édition à l'aide des poignées pour étirer l'emplacement de la ligne d'attache d'une ligne de base ou d'une cote continue existante.
Lignes de cote

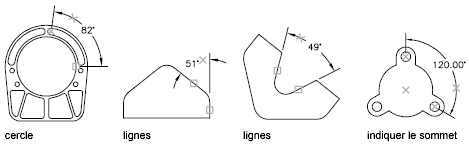

Si l'angle est défini par deux lignes droites non parallèles, l'arc de cote est placé à l'intérieur du secteur angulaire. Si l'arc de la ligne de cote ne croise pas l'une ou les deux lignes en cours de cotation, le programme dessine une ou deux lignes d'attache ayant une intersection avec l'arc de ligne de cote. L'arc est toujours inférieur à 180 degrés.
Cotation des cercles et des arcs de cercle
Si vous utilisez un arc ou un cercle ou trois points pour spécifier un angle, le programme dessine l'arc de ligne de cote entre les lignes d'attache. Celles-ci partent des extrémités de l'angle et se prolongent jusqu'à l'intersection avec l'arc de ligne de cote.
L'emplacement indiqué pour l'arc de la ligne de cote détermine le quadrant de l'angle coté.
Cote en quadrant
Les cotes angulaires peuvent mesurer un quadrant spécifique formé lors de la cotation de l'angle entre les extrémités d'une ligne ou d'un arc, du centre d'un cercle ou de deux sommets. A mesure que la cote angulaire est créée, quatre angles possibles peuvent être mesurés. Si vous spécifiez un quadrant, vous pouvez vous assurer que l'angle correct est coté. Lorsque vous placez une cote angulaire après avoir spécifié un quadrant, vous pouvez placer le texte de cote en dehors des lignes d'attache de la cote. La ligne d'attache est automatiquement étendue.
