PLANDECOUPE (commande)

Crée un objet de coupe qui agit comme un plan de coupe à travers des objets 3D.

Trouver

Les objets de plan de coupe créent des coupes d'objets maillés, de surfaces et de solides 3D. L'utilisation de la fonction coupe 3D avec les objets de plan de coupe permet d'analyser un modèle et d'enregistrer des coupes en tant que blocs qu'il est ensuite possible d'utiliser dans les présentations.

Liste d'options

Les options suivantes s'affichent.

Face ou point pour situer la ligne de coupe

Spécifie une face permettant d'établir le plan de l'objet de coupe.

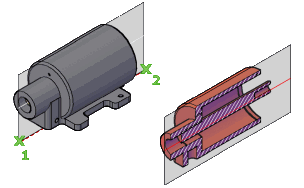

Vous pouvez aussi sélectionner un point à l'écran qui ne se trouve pas sur une face afin de créer un objet de coupe indépendant du solide ou de la surface. L'objet de coupe pivote autour du premier point.

• Par le point. Spécifie un second point qui définit le plan de l'objet de coupe.

Dessiner coupe

Définit l'objet de coupe avec plusieurs points pour créer une ligne de coupe avec des raccourcissements.

Cette option crée un objet de coupe dans l'état Limite de coupe avec la fonction de coupe 3D désactivée.

Orthogonal

Aligne l'objet de coupe sur une orientation orthogonale relative au SCU.

Un objet de coupe contenant tous les objets 3D est créé selon l'orientation relative au SCU (non à la vue courante), que vous spécifiez. Cette option crée un objet de coupe dans l'état Plan de coupe avec la fonction de coupe 3D activée.

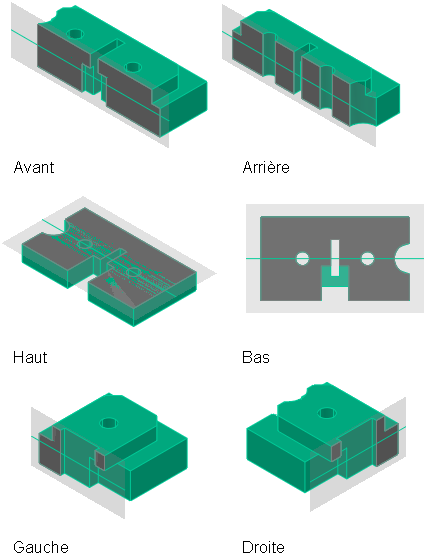

• Alignez la coupe à/avec. Définit la position de l'objet de coupe à aligner sur une des orientations du SCU spécifiées suivantes :
  • Avant
  • Retour à
  • Haut
  • Bas
  • Gauche
  • Droite
