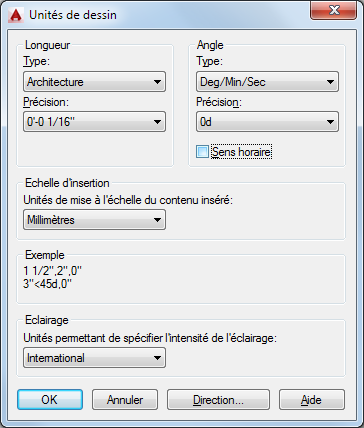

Boîte de dialogue Unités de dessin

Gère le format et la précision affichés pour les coordonnées et les angles.

Liste d'options

Les options suivantes s'affichent.

Longueur

Type

Définit le format d'affichage courant des unités de mesure.

Les valeurs possibles sont Architecture, Décimal, Ingénierie, Fractionnaire et Scientifique. Les formats Ingénierie et Architecture génèrent des affichages en pieds et en pouces et supposent que chaque unité de dessin représente un pouce. Les autres formats peuvent représenter une unité réelle quelconque.

Précision

Définit le nombre de décimales ou la taille fractionnaire pour l'affichage des mesures linéaires.

Angle

Spécifie le format d'angle courant et sa précision d'affichage.

Type

Définit le format d'affichage courant des angles.

Précision

Définit la précision affichée pour les angles.

Les conventions suivantes sont utilisées pour les différentes mesures d'angle :

• Degrés décimaux : nombres décimaux.
• Grades : suffixe g en minuscules.
• Radians : suffixe r en minuscules.
• Degrés/minutes/secondes : d pour les degrés, ' pour les minutes et " pour les secondes, par exemple, 123d45'56.7".
• Unités géodésiques : N ou S pour les orientations Nord ou Sud, degrés/minutes/secondes pour mesurer la distance à l'Est ou à l'Ouest de l'angle par rapport au Nord ou au Sud, et E ou O pour l'Est ou l'Ouest ; par exemple, N 45d0'0" E. L'angle est toujours inférieur à 90 degrés et s'affiche au format degrés/minutes/secondes. Si l'angle est précisément au Nord, au Sud, à l'Est ou à l'Ouest, seule la lettre représentant le point de la boussole est affiché.

Sens horaire

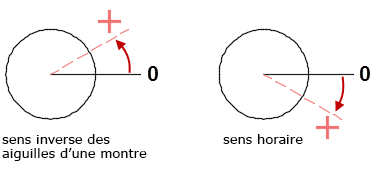

Contrôle si les angles positifs sont mesurés dans le sens horaire ou trigonométrique.

Echelle d'insertion

Détermine l'échelle des blocs et des dessins insérés dans le dessin courant.

Si vous insérez un bloc ou un dessin créé avec des unités différentes de celles utilisées dans le dessin courant, la valeur de l'échelle d'insertion permet de rétablir les incohérences. Si vous ne souhaitez pas que le bloc ou le dessin soit mis à l'échelle, sélectionnez l'option Sans unité.

Remarque : Si l'option Echelle d'insertion est définie sur Sans unité dans le bloc source ou dans le dessin cible, les paramètres Unités du contenu source et Unités du dessin cible sont référencés pour déterminer le rapport de mise à l'échelle. Ces paramètres se trouvent dans l'onglet Préférences utilisateur de la boîte de dialogue Options.

Exemple

Affiche un exemple des paramètres courants pour les unités et les angles.

Eclairage

Contrôle l'unité de mesure utilisée pour l'intensité des lumières photométriques dans le dessin courant.

Remarque : Pour créer et utiliser des lumières photométriques, indiquez une unité autre que Générique. En outre, les lumières photométriques utilisent l'échelle d'insertion pour déterminer les unités utilisées dans le rendu, c'est pourquoi l'option Echelle d'insertion doit être définie sur un style d'unité autre que Sans unité.

Direction

Affiche la boîte de dialogue Direction.
