objet de coupe, états

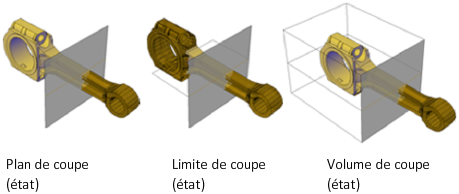

Les objets de coupe présentent les états d'affichage suivants :
- Plan de coupe. La ligne de coupe et l'indicateur de plan de coupe transparent sont affichés. Le plan de coupe s'étend à l'infini dans toutes les directions.
- Limite de coupe. Un parallélépipède 2D montre l'étendue XY du plan de coupe. Le plan de coupe le long de l'axe Z s'étend à l'infini.
- Volume de coupe. Un parallélépipède 3D montre l'étendue du plan de coupe dans toutes les directions.
Vous pouvez passer d'un état d'objet à l'autre en cliquant sur la poignée Menu qui s'affiche lorsque vous sélectionnez l'objet de coupe.
objet de coupe, propriétés
Les propriétés des objets de coupe sont modifiées de la même manière que celles d'un objet AutoCAD. Pour chaque objet de coupe, vous pouvez modifier le nom, le calque et le type de ligne. Vous pouvez également modifier la couleur et la transparence de l'indicateur de plan de coupe.
