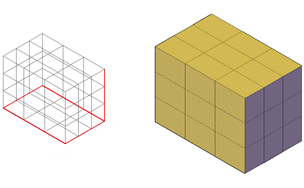

Créez une boîte maillée rectangulaire ou cubique.
La base de la boîte maillée est toujours dessinée parallèlement au plan XY du SCU en cours (plan de construction).
Vous pouvez également utiliser la boîte de dialogue Options de primitives de maillage pour définir le nombre par défaut de divisions pour une boîte maillée.
Après la création d'une primitive de maillage, le niveau de lissage de l'objet peut être modifié.
Options pour la création de boîtes maillées
L'option Boîte de la commande MAILLE propose plusieurs méthodes pour déterminer la taille et la rotation des boîtes maillées que vous créez.
- Création d'un cube Utilisez l'option Cube pour créer une boîte maillée ayant des côtés de même longueur.
- Spécifiez la rotation. Utilisez l'option Cube ou Longueur si vous souhaitez indiquer la rotation de la boîte dans le plan XY.
- Commencez à partir du centre. Utilisez l'option Centre pour créer une boîte à l'aide d'un centre donné.
