Les objets d'annotation incluent des cotes, des notes et d'autres types de symboles explicatifs ou d'objets couramment utilisés pour ajouter des informations à votre dessin.
Les objets d'annotation fournissent des informations sur un objet, notamment la longueur d'un mur, le diamètre d'une attache ou un repère de vue détaillé. En général, les objets d'annotation sont mis à l'échelle différemment des vues du dessin et leur affichage une fois tracés dépend de l'échelle.

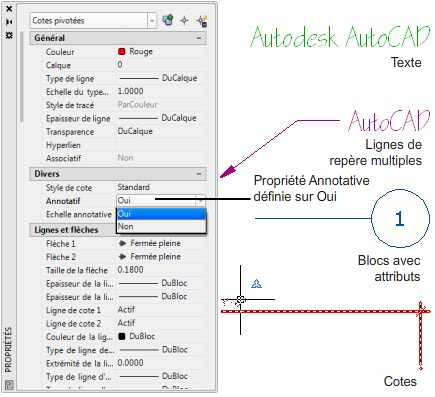

Vous pouvez contrôler la façon dont un objet d'annotation est mis à l'échelle en définissant l'objet comme non annotatif ou annotatif.
- Les objets non annotatifs requièrent une échelle ou une taille fixe calculée en fonction de l'échelle utilisée pour tracer le dessin.
- Les objets annotatifs s'ajustent automatiquement pour s'afficher de façon uniforme à la même taille ou échelle, indépendamment de l'échelle de la vue.
Le tableau suivant répertorie les annotations courantes que vous pouvez créer dans un dessin.
| Annotation | Objet de dessin |
|---|---|
| Remarques et étiquettes |
|
| Données tabulaires |
|
| Cotes et tolérances géométriques |
|
| Hachures, gradients et remplissages |
|
| Notes et symboles comportant des lignes de repère |
|
| Cartouches et attributs |
|
