La commande AMRECTANG d'AutoCAD Mechanical permet de créer des polylignes fermées de forme rectangulaire.
La commande RECTANG permet également de créer des rectangles en en indiquant deux coins opposés. Toutefois, selon l'emplacement où vous souhaitez insérer le rectangle, il est possible qu'il ne vous semble pas pratique de définir deux coins opposés. C'est pourquoi la commande AMRECTANG fournit des options permettant de définir des rectangles autrement qu'en spécifiant deux coins opposés.
Si vous appuyez sur la barre d'espace peu après l'appel de la commande, le point de départ change. Les curseurs changent d'apparence afin d'indiquer le point de départ actuel.
| Curseur | Signification |
|---|---|
 |
Crée un rectangle avec un coin comme point de départ. |
 |
Crée un rectangle avec le milieu de la base comme point de départ. |
 |
Crée un rectangle avec le milieu de la hauteur comme point de départ. |
 |
Crée un rectangle avec le centre du rectangle comme point de départ. |
Une fois le point de départ défini, vous pouvez décider de changer la forme des coins (congé ou chanfrein). Vous pouvez également préciser si les traits d'axe sont dessinés ou non avec le rectangle.

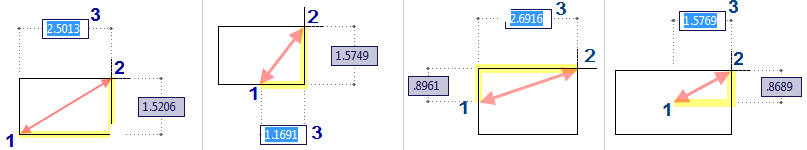

Vous devez ensuite spécifier le second point qui définit le rectangle. Vous pouvez cliquer sur la zone de dessin afin de le spécifier. Si la fonction d'indication de cotes est activée, vous pouvez définir le second point en entrant des valeurs de cote dans les info-bulles.
Vous pouvez également définir le rectangle en indiquant son aire ainsi qu'une longueur ou une largeur. Si l'option Chanfrein ou Congé est activée, le calcul de l'aire prend en compte l'effet des chanfreins ou congés sur les coins.
AutoCAD Mechanical dispose d'autres options permettant de définir le point de départ et l'extrémité. Pour y accéder, utilisez les options de ligne de commande afin d'afficher la boîte de dialogue Rectangles.
