Vous pouvez utiliser cette fonction pour créer des nomenclatures pour des dessins AutoCAD et des dessins AutoCAD Mechanical, sans les nomenclatures.
Qu'est-ce qu'une liste de pièces manuelle ?
Une liste de pièces qui a été saisie manuellement est appelée liste de pièces manuelle. Voici des exemples de listes de pièces manuelles :
- Vous créez un tableau et entrez manuellement les noms des pièces et des ensembles dans ce dernier.
- Vous créez la liste de pièces sous forme de blocs et entrez manuellement les noms des pièces et des ensembles en tant qu'attributs de blocs.
- Vous dessinez la liste de pièces à l'aide de lignes et entrez les noms des pièces et des ensembles en tant que TEXTMULT.
- Vous entrez la liste des pièces dans une feuille de calcul Microsoft Excel.
A quoi AutoCAD Mechanical peut servir pour les dessins comportant des listes de pièces manuelles ?
Si, dans votre projet de dessin, les listes de pièces des dessins d'ensemble ont été saisies manuellement, les outils de migration des listes de pièces d'AutoCAD Mechanical peuvent :
- Analyser le projet de dessin
- Générer des nomenclatures à partir d'une liste de pièces manuelles
- Remplacer les listes de pièces manuelles par des listes de pièces AutoCAD Mechanical. Remarque :
Si la liste de pièces est une feuille de calcul Microsoft Excel, les outils génèrent la nomenclature, mais ne placent aucune liste de pièces dans le dessin.

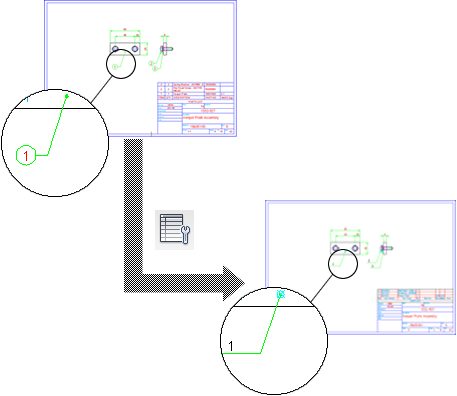

- Remplacer les repères dessinés manuellement par des repères AutoCAD Mechanical. Remarque : La migration des repères est facultative et peut être ignorée si nécessaire.
- Placer des références de pièces pour étiqueter les géométries en tant que pièces et ensembles Remarque :
- Les outils de migration ne peuvent placer les références de pièces au bon endroit que si le dessin contient des repères. Si ce n'est pas le cas, ils placent la référence de pièce en regard du cadre de dessin.
- Si le dessin contient des pièces normalisées, il contient des références de pièces (automatiquement insérées avec les pièces normalisées) avant la migration. Si les pièces normalisées sont répertoriées dans la liste de pièces manuelle, le processus de migration leur ajoute un autre jeu de références de pièces. Les références de pièces d'origine sont exclues de la nomenclature.
- Remplace les cadres de dessin non-AMTITLE par des cadres de dessin AMTITLE.
Si le dessin fait partie d'un projet dans lequel toutes les pièces et tous les sous-ensembles sont dessinés dans leurs propres fichiers DWG, les outils de migration ne se limitent pas à la génération de nomenclatures. Ils détectent également la relation hiérarchique existant entre les dessins et lient leurs nomenclatures à l'aide du flux de travail Attachement de la nomenclature.
Si le projet de dessin est un projet de dessin non AutoCAD Mechanical (par exemple, un projet de dessin AutoCAD), l'outil de migration effectue aussi les opérations suivantes :
- Migre tous les dessins du projet au format AutoCAD Mechanical.
(Le dessin est migré, de sorte qu'il peut contenir une nomenclature.)
- Migre tous les cadres de dessin vers des cadres de dessin AMTITLE.
