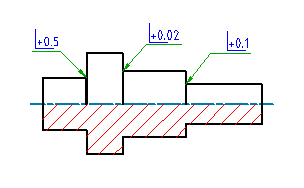

Crée un symbole d'arête et l'attache à un objet de la zone de dessin.
Trouver
Résumé
Vous pouvez définir des éléments requis pour chaque symbole placé, ou bien marquer le symbole comme étant un symbole de majorité, ce qui en fait une indication collective pour tous les symboles d'arête du dessin. Vous pouvez également enregistrer les symboles fréquemment utilisés dans la bibliothèque de symboles et choisir des symboles entièrement configurés directement dans le ruban.
Liste des invites
Les invites suivantes s'affichent :
- Sélectionnez l'objet à attacher
- Relie le symbole à un objet. Pour placer le symbole sans l'attacher à un élément, cliquez sur l'emplacement auquel vous souhaitez insérer la pointe de la flèche de la ligne de repère. Si vous souhaitez insérer le symbole sans ligne de repère, cliquez sur l'emplacement auquel le positionner.
- Bibliothèque
- Indique que le texte des symboles est obtenu à partir de la bibliothèque de symboles.
- Point de départ
- Indique la position de la flèche de la ligne de repère. Si vous attachez le symbole à un arc, un cercle, une ellipse ou une spline, AutoCAD Mechanical détermine automatiquement le point de départ et n'affiche pas cette invite.
- Point suivant
- Indique l'emplacement du sommet suivant de la ligne de repère. Remarque :
- Si vous attachez le symbole à un arc, un cercle, une ellipse ou une spline, AutoCAD Mechanical force le positionnement perpendiculaire de la ligne de repère par rapport à l'objet attaché. Pour ignorer cette restriction, utilisez le raccourci clavier de l'option Activer/Désactiver le mode Orthogonal de la ligne de repère du symbole (Maj + F, par défaut) lorsque vous déplacez le curseur.
- Si vous attachez le symbole à une ligne, AutoCAD Mechanical n'applique pas cette restriction. Pour rendre le segment de ligne de repère perpendiculaire à la ligne attachée, déplacez le curseur de sorte que la ligne de repère soit à peu près perpendiculaire, puis suivez la trajectoire d'alignement qui s'affiche.
- Symbole
- Place le symbole sur le dernier emplacement sur lequel vous avez cliqué. La boîte de dialogue Symbole d'arête s'affiche dès que vous sélectionnez un emplacement.
