Crée un symbole de tolérancement géométrique et, en option, l'attache à un objet dans le dessin.
Trouver
Résumé
Pour définir un tolérancement géométrique, vous pouvez choisir parmi un grand nombre de symboles de cotation et de tolérancement géométrique. Les symboles fréquemment utilisés peuvent être enregistrés dans la bibliothèque de symboles puis directement sélectionnés à partir du ruban.
Liste des invites
Les invites suivantes s'affichent :
- Sélectionnez l'objet à attacher
- Relie le symbole à un objet. Pour placer le symbole sans l'attacher à un élément, cliquez sur l'emplacement auquel vous souhaitez insérer la pointe de la flèche de la ligne de repère. Si vous souhaitez insérer le symbole sans ligne de repère, cliquez sur l'emplacement où vous désirez le positionner.
- Point de départ
- Indique la position de la flèche de la ligne de repère.
- Point suivant
- Indique l'emplacement du sommet suivant de la ligne de repère. Remarque : AutoCAD Mechanical force le premier segment de la ligne de repère à être perpendiculaire à l'objet attaché et tous les segments suivants à être horizontaux ou verticaux. Pour ignorer cette restriction, utilisez le raccourci clavier de l'option Activer/Désactiver le mode Orthogonal de la ligne de repère du symbole (Maj + F, par défaut) lorsque vous déplacez le curseur.
- Symbole
- Place le symbole sur l'emplacement sur lequel vous avez cliqué en dernier.

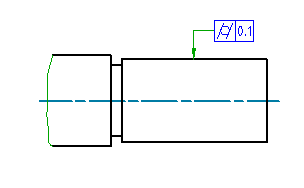

- Surface
- Ajoute une pointe de flèche, une ligne de repère et une ligne de référence au symbole, pour vous permettre de pointer vers une surface plutôt que vers une arête.
Remarque : Les normes de dessin qui ne prennent pas en charge les lignes de repère de surface n'affichent pas l'option Surface.- Point de départ : indique la position de la pointe de flèche de la ligne de repère de surface (1 dans l'illustration ci-dessus).
- Point suivant : indique l'emplacement du sommet suivant de la ligne de repère de surface (2 dans l'illustration ci-dessus).
- Symbole : spécifie la position du symbole (3 dans l'illustration ci-dessus).
- Arête : supprime la pointe de flèche, la ligne de repère et la ligne de référence supplémentaire pour vous permettre de pointer vers une arête plutôt que vers une surface.
- Bibliothèque
- Vous permet de choisir un symbole entièrement configuré dans la bibliothèque de symboles et de l'insérer dans la zone de dessin.
- Nom du symbole
- Indique le nom du symbole préconfiguré à obtenir à partir de la bibliothèque de symboles.
- ? : répertorie les noms des symboles préconfigurés que vous pouvez sélectionner.
