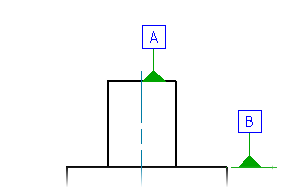

Crée un symbole d'identification de référence et l'attache à un objet de la zone de dessin.
Trouver
Résumé
Vous pouvez spécifier jusqu'à deux caractères pour identifier les objets de référence, mais aussi choisir le type de triangle associé à utiliser à la fin de la ligne de repère.
Liste des invites
Les invites suivantes s'affichent :
- Sélectionnez l'objet à attacher
- Relie le symbole à un objet. Pour placer le symbole sans l'attacher à un élément, cliquez sur l'emplacement auquel vous souhaitez insérer la pointe de la flèche de la ligne de repère. Si vous souhaitez insérer le symbole sans ligne de repère, cliquez sur l'emplacement où vous désirez le positionner.
- Point de départ
- Indique la position de la flèche de la ligne de repère.
- Point suivant
- Indique l'emplacement du sommet suivant de la ligne de repère. Remarque : AutoCAD Mechanical force le premier segment de ligne de repère à être perpendiculaire à l'objet attaché. Pour ignorer cette restriction, utilisez le raccourci clavier de l'option Activer/Désactiver le mode Orthogonal de la ligne de repère du symbole (Maj + F, par défaut) lorsque vous déplacez le curseur.
- Symbole
- Place le symbole sur l'emplacement sur lequel vous avez cliqué en dernier.
- Surface
- Ajoute une pointe de flèche, une ligne de repère et une ligne de référence au symbole, pour vous permettre de pointer vers une surface plutôt que vers une arête.
Remarque : Les normes de dessin qui ne prennent pas en charge les lignes de repère de surface n'affichent pas l'option Surface.- Point de départ : indique la position de la pointe de flèche de la ligne de repère de surface (1 dans l'illustration ci-dessus).
- Point suivant : indique l'emplacement du sommet suivant de la ligne de repère de surface (2 dans l'illustration ci-dessus) ou le sommet suivant de la ligne de repère (3 dans l'illustration ci-dessus).
- Symbole : spécifie la position du symbole (4 dans l'illustration ci-dessus).
- Arête : supprime la pointe de flèche, la ligne de repère et la ligne de référence supplémentaire pour vous permettre de pointer vers une arête plutôt que vers une surface.
