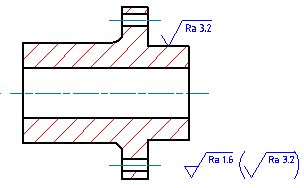

Crée un symbole d'état de surface et l'attache à un objet de la zone de dessin.
Trouver
Résumé
Vous pouvez spécifier les éléments requis par l'état de surface en les sélectionnant dans diverses listes déroulantes. Vous pouvez également enregistrer des symboles d'état de surface entièrement configurés dans la bibliothèque de symboles et les réutiliser directement à partir du ruban.
Liste des invites
Les invites suivantes s'affichent :
- Sélectionnez l'objet à attacher
- Relie le symbole à un objet. Pour placer le symbole sans l'attacher à un élément, cliquez sur l'emplacement auquel vous souhaitez insérer la pointe de la flèche de la ligne de repère. Si vous souhaitez insérer le symbole sans ligne de repère, cliquez sur l'emplacement auquel le positionner.
- Point de départ
- Indique la position de la flèche de la ligne de repère. Si vous attachez le symbole à un arc, un cercle, une ellipse ou une spline, AutoCAD Mechanical détermine automatiquement le point de départ et n'affiche pas cette invite.
- Point suivant
- Indique l'emplacement du sommet suivant de la ligne de repère. Remarque :
- Si vous attachez le symbole à un arc, un cercle, une ellipse ou une spline, AutoCAD Mechanical force le positionnement perpendiculaire de la ligne de repère par rapport à l'objet attaché. Pour ignorer cette restriction, utilisez le raccourci clavier de l'option Activer/Désactiver le mode Orthogonal de la ligne de repère du symbole (Maj + F, par défaut) lorsque vous déplacez le curseur.
- Si vous attachez le symbole à une ligne, AutoCAD Mechanical n'applique pas cette restriction. Pour rendre le segment de ligne de repère perpendiculaire à la ligne attachée, déplacez le curseur de sorte que la ligne de repère soit à peu près perpendiculaire, puis suivez la trajectoire d'alignement qui s'affiche.
- Symbole
- Place le symbole au niveau du dernier point sur lequel vous avez cliqué.
- Surface
- Ajoute une pointe de flèche, une ligne de repère et une ligne de référence au symbole pour vous permettre de pointer vers une surface plutôt que vers une arête. Remarque : Les normes de dessin qui ne prennent pas en charge les lignes de repère de surface ne proposent pas l'option Surface.
- Point de départ : indique la position de la pointe de flèche de la ligne de repère de surface.
- Point suivant : indique l'emplacement du sommet suivant de la ligne de repère de surface.
- Symbole : indique l'emplacement du symbole.
- Arête : supprime la pointe de flèche, la ligne de repère et la ligne de référence supplémentaires pour vous permettre de pointer vers une arête au lieu d'une surface.
- Bibliothèque
- Indique que les paramètres de symbole sont obtenus à partir de la bibliothèque de symboles.
- Nom de symbole : indique le nom du symbole préconfiguré à obtenir à partir de la bibliothèque de symboles.
- ? : répertorie les noms des symboles préconfigurés que vous pouvez sélectionner.
